LED 전등 고장 수리 / 간접 조명 설치 대작전

기숙사 방의 단 하나 밖에 없던 LED 전등이 싸이키 조명처럼 깜빡거린다.

원인을 찾아보고 대안 조명을 찾아보자.



1. LED 전등 고장 수리

고장 현상 식별

나타나는 증상은 싸이키 조명처럼 매우 빠르게 깜빡인다는 것이다.

LED는 구조가 단순하기 때문에 적절한 전원만 공급해준다면 문제가 없다.

그래서 일부 LED가 수명을 다하여 나갈 순 있으나, 전체가 그렇다면 전원 공급장치가 문제일 경우가 높겠다.

Case.1 일부 LED가 빛이 안난다면..

쓰다가 전체 교체 필요

Case.2 LED 판 전체가 불이 안들어오거나 깜빡인다면..

전원 공급장치, 전등 안정기가 문제

나는 두 번째 케이스이다. 유사한 스펙의 안정기를 사자.



LED 전등 구조 간단 정리

형광등과 유사한 구조를 가지고 있다.

일체형의 경우도 있으나, LED 안정기-LED 전등 기판이 세트이다.

형광등 안정기 결선도 [1]



다만, LED 전등 세트는 해당 LED 전등 기판에 맞춤형으로 나오기 때문에 해당 제품만 써야한단다.

이는 LED 1개 자체가 허용 전압과 전류가 정해져 있으며, LED 전등 기판에 LED 를 몇 개나 직렬로 연결하였는지에 따라서 해당 기판의 공급 전압이 결정되기 때문이다.

아래 더보기를 누르면 LED 전등 세트 샘플을 하나 분석하면서 공급 전압이 결정되는 이유를 알 수 있다.

샘플로 쓰고 있는 LED 전등 세트를 분석해보면..

장안라이팅 사의 25W 짜리 기판 2장과 조일조명의 50W 2등용 안정기를 쓰고 있었다.

기판의 회로 패턴을 분석해보면 다음과 같다.

한 회로에 50개의 LED가 직렬로 연결되어 있다.

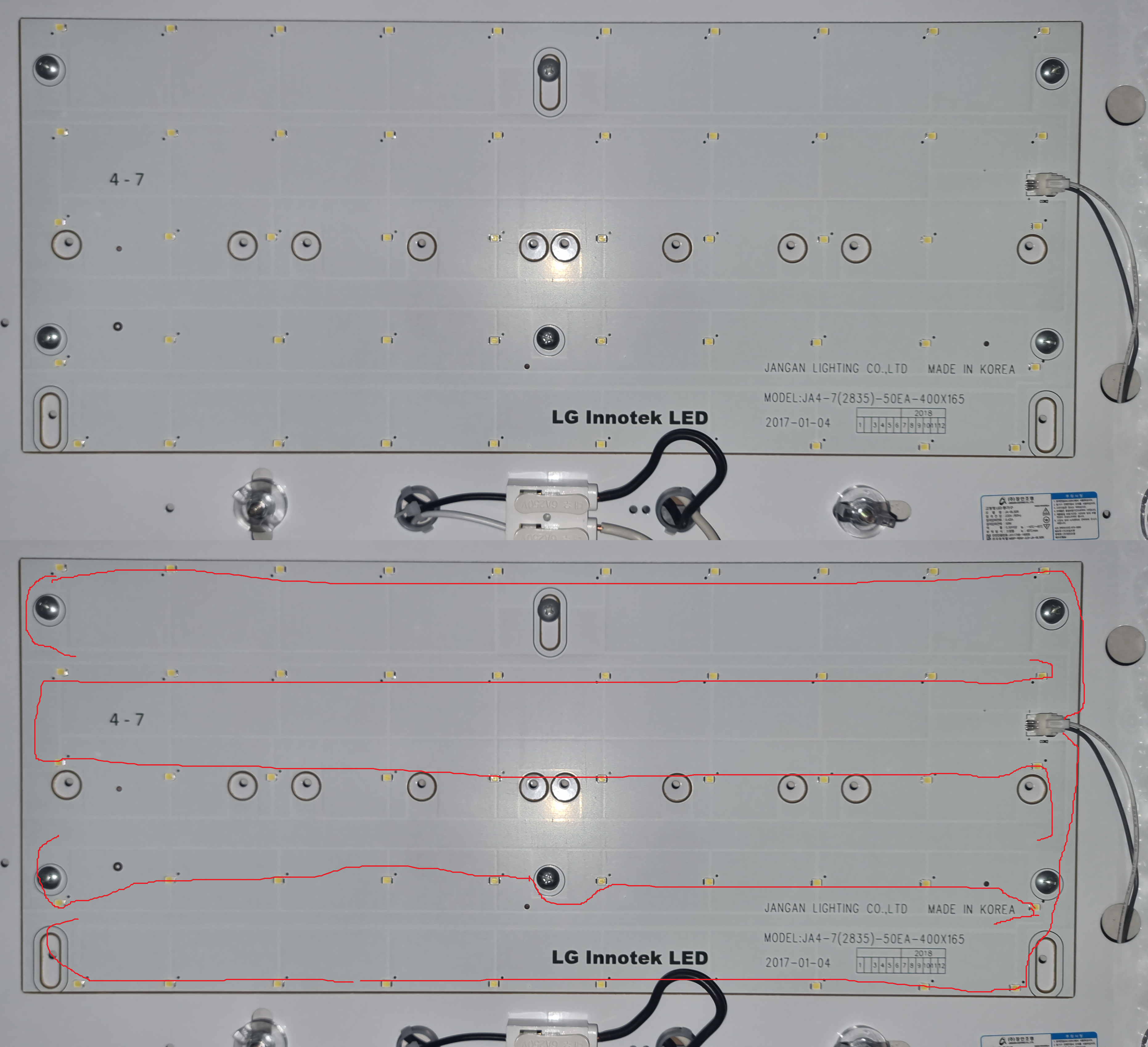

장안라이팅 LED 기판과 패턴 연결 분석

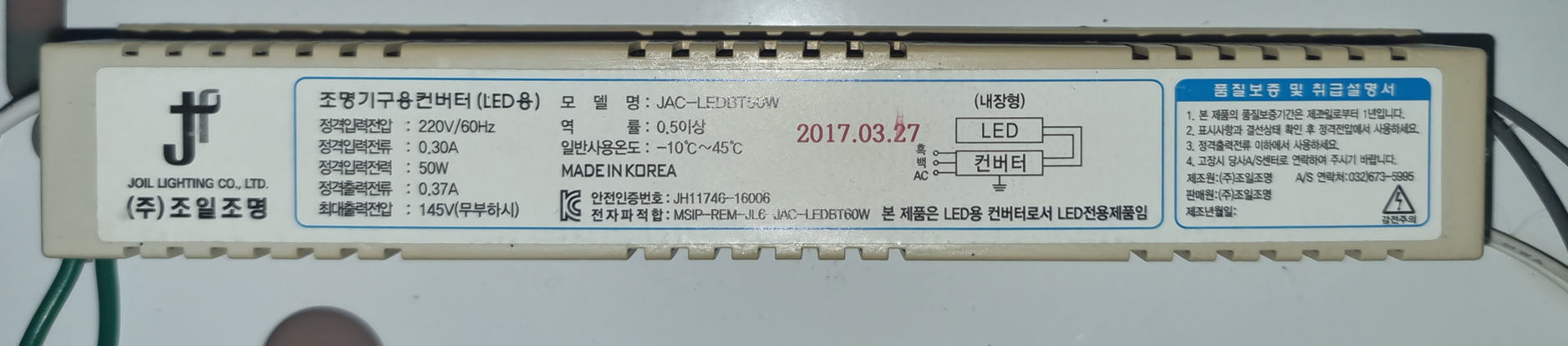

조일조명이 조명 안정기

LED 기판의 모델 이름으로부터 2835 사이즈의 LED를 사용했음을 확인하고 LED 아무 제품이나 데이터시트를 보면

정격 전압 범위는 2.8 ~ 3.4 V 이며 정격 전류는 180mA, 최대 300mA 이다. (0.63 W)

그렇다면 기판 한 장에 LED 가 50개이니,

정격 전압 범위는 140 ~ 170 V, 정격 전류는 180mA 일 것이다. (31W)

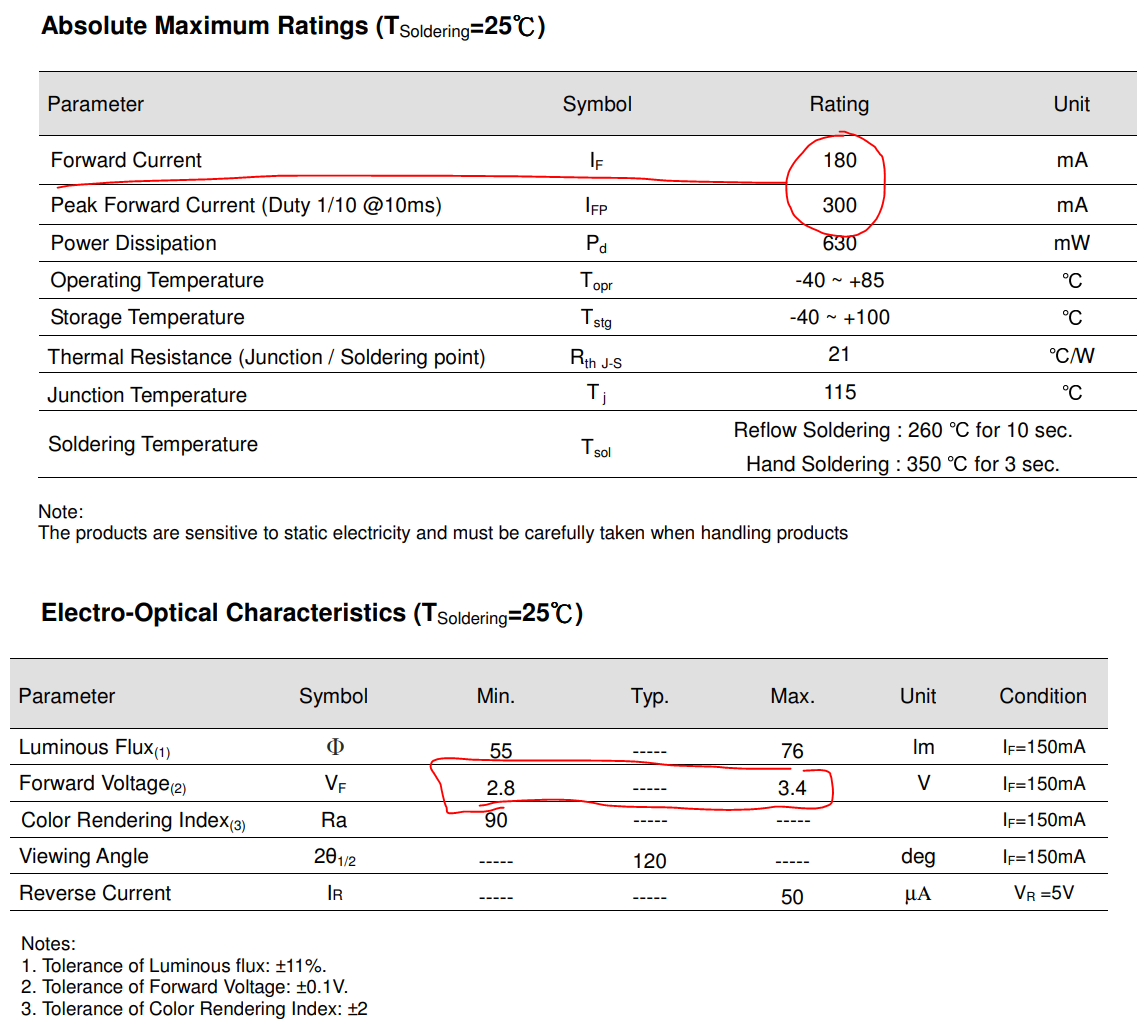

LED 2835 사이즈 어떤 제품의 데이터 시트 (제품번호  EAHC2835WD6 [2])



이를 통해서 보면 안정기는 정말 아슬아슬한 제품을 달아놓았음을 볼 수 있다.

참고로 저 제품들은 영재테크에서 모두 인수한 것 같다.[3]



2. 간접 조명 선정, 설치해보기

간접 조명은 방등과 같이 직접적으로 빛을 쪼이는 조명이 아니라, 벽이나 천장에 빛을 비추고 반사되는 조명을 말한다.

방에 전등이 하나 밖에 없어서 석기시대로 돌아갔기 때문에, 대안으로 사용할 간접조명을 사용해보고자 한다.

간접 조명의 종류

많이 사용하는 것만 정리해보면 할로겐 조명, LED 레고바 와 T5 가 있다고 한다.

레고바와 T5 조명은 알루미늄 브라켓으로 볼트 고정하거나, 양면 접착테이프를 통해서 고정할 수 있다.

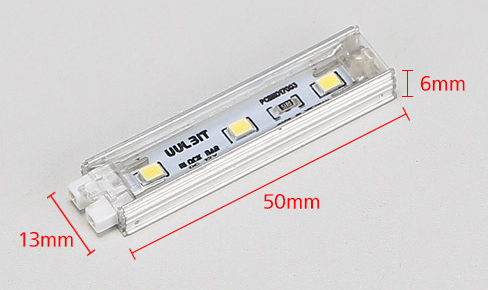

LED 레고바 [4]

레고처럼 끝을 이어서 조립할 수 있으며 SMPS(안정기)가 필요하다. SMPS는 220VAC를 12VDC으로 변환해주므로, LED 레고만으로는 구성하기 어렵다.

아래 사진처럼 되어있는 제품도 있고 케이스를 씌워서 광선검처럼 빛을 확산시킨 제품도 있다.

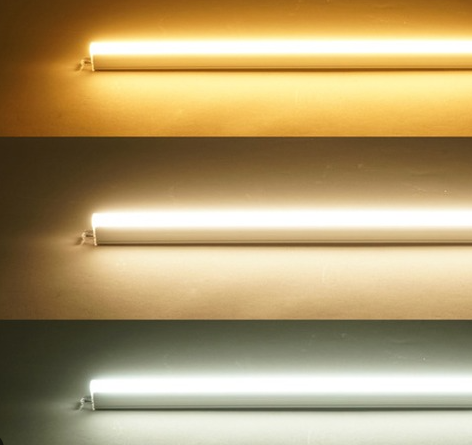

T5 조명 [4]

T5 조명은 레고바가 DC 소스를 쓰는 것과 다르게, 220VAC를 직접 쓸 수 있다. 찾아보면 거의다 확산형 타입이 많다.
