[Arduino] RotaryEncoder & SSD1306을 이용해서 기능 구현하기

아두이노에서 로터리엔코더를 이용하여 회전과  버튼 클릭을 SSD1306 디스플레이로 확인하도록 하자.



결선도

NewNode V3 (ESP-12E)를 이용했다.

연결은 다음과 같다.

NewNode V3 핀 이름	RotaryEncoder 핀 이름	SSD1306 핀 이름
VIN (5V)	5V
GND	GND
D4	KEY
D7	S1
D8	S2
3V		VDD
GND		GND
D2		SDA
D3		SCK

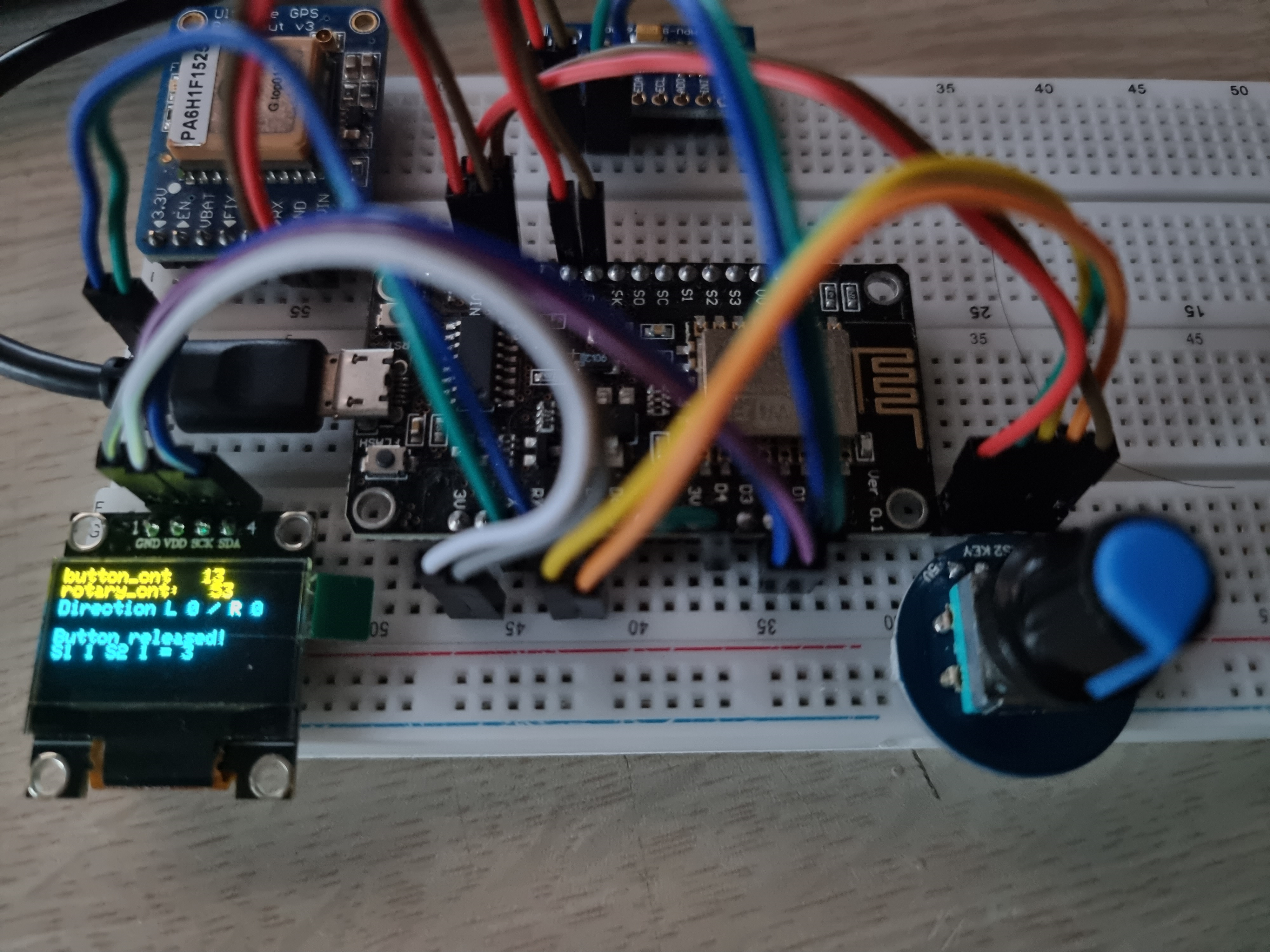

구현한 모습





로터리 엔코더 특징 분석 및 구현 방법

로터리 엔코더의 특징은 이 글을 참고하자.

요약하면 로터리 엔코더는 두 개의 센서가 있고, 로터리 엔코더를 돌리면 두 센서 부분이 HIGH, LOW를 반복한다. 이때 회전 방향에 따라서 센서 A와 B 조합의 나타나는 순서가 다르다.

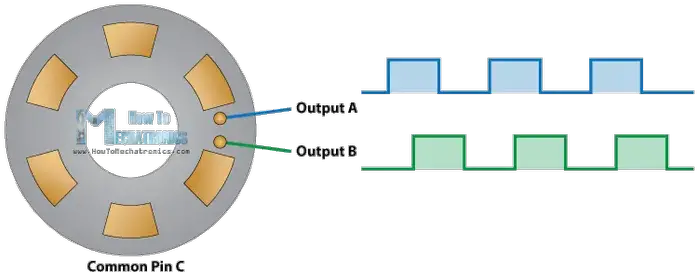

로터리 엔코더의 원리

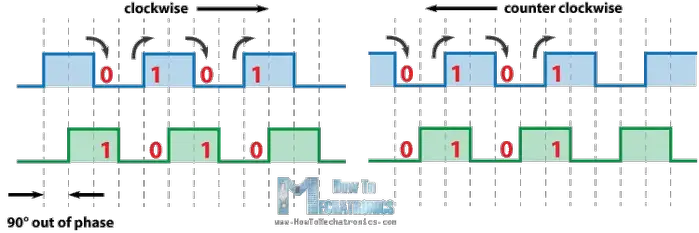

회전 방향에 따라서 A,B 점의 상태 천이를 나타낸 그림



로터리 엔코더는 홈이 있어서 돌릴 때 어느 홈에 딱 멎게 된다. 이 상태를 기준으로 A, B 점의 상태 조합을 해보자.

S1 핀을 A, S2 핀을 B라고 하고 상태 조합은 다음과 같이 정리한다.

센서 출력 = 2 * A 값 + B 값

A 와 B가 모두 HIGH 라면 3이며, A와 B 가 모두 LOW 라면 0이 출력된다.

그렇다면 회전 방향에 대해서 다음과 같은 센서 출력 순서를 가지게 된다.

1) 시계 방향(오른쪽 방향)으로 돌릴 때 센서 출력

1 -> [3 -> 2 -> 0 -> 1] -> 3

2) 반시계 방향 (왼쪽 방향)으로 돌릴 때 센서 출력

2 -> [3 -> 1 -> 0 -> 2] -> 3

시계 방향은 3-2-0-1 순서, 반시계 방향은 3-1-0-2 순서를 가진다.

그러면 이 순서를 검사하게 만들면 회전 방향을 알 수 있다.

로터리 엔코더 회전 인식 구현 방법

홈에 멎는 상태의 센서 출력은 3이므로 회전을 처음 알게 되는 이벤트는 FALLING edge 이다.

S1 점의 FALLING edge 인터럽트를 걸면 3-2, 0-1 순서일 때 시계 방향 회전임을 알 수 있으며

S2 점의 FALLING edge 인터럽트를 걸면 1-0, 2-3 순서일 때 반시계 방향 회전임을 알 수 있다.

그리고 돌릴 때 접점에 순간 여러번 붙었다 떨어지면서 인터럽트가 수 번 발생할 수 있으므로, 인터럽트 내부에 타이머를 하나 넣어서 일정 시간이 지나야 검사하도록 하자.



코드 구현

main.ino

/************************************/
// Include Headers
/************************************/
#include "oled.h"
#define GPIO_S1  8
#define GPIO_S2  9
#define GPIO_S3 10
#define GPIO_D0 16 // PWM
#define GPIO_D3  0 // PWM
#define GPIO_D4  2
#define GPIO_D5 14
#define GPIO_D6 12
#define GPIO_D7 13 // PWM
#define GPIO_D8 15 // PWM

void setRotaryRight();
void setRotaryLeft();
void setRotaryNeutral();
void updateRotary();

// Simple Scheduler
unsigned long last_loop_time  = micros();
unsigned long now_loop_time   = micros();
unsigned long size_loop_time  = 100*1000;
unsigned long delta_loop_time = 0;

/************************************/
// Display Settings
/************************************/
OLED* monitor           = new OLED();

/************************************/
// Rotary Button
/************************************/
// Rotary Encoder Inputs
#define BUTTON_KEY  GPIO_D4
#define BUTTON_S1   GPIO_D7
#define BUTTON_S2   GPIO_D8

volatile int rotary_pulse_s1 = 0;
volatile int rotary_pulse_s2 = 0;
volatile unsigned long rotary_last_pulse_s1 = 0;
volatile unsigned long rotary_last_pulse_s2 = 0;
volatile int rotary_state = 0;
volatile int rotary_state_prev = 0;
volatile int rotary_state_s1 = 0;
volatile int rotary_state_s2 = 0;
volatile int rotary_counter = 0;
volatile int rotary_right = false;
volatile int rotary_left = false;
volatile int rotary_event = true;

volatile int button_counter = 0;
volatile int button_clicked = false;
volatile int did_button_clicked = false;
volatile unsigned long button_last_press = 0;

void setup() {
  int system_on = true;
  /************************************/
  // Display Initialization
  /************************************/
  int monitor_on  = monitor->setup_display();
  system_on = system_on & monitor_on;
  sprintf(monitor->msg[2], "1. Display is ON");
  monitor->print();

  /************************************/
  // Rotary Button Settings
  /************************************/
    // Set encoder pins as inputs
  sprintf(monitor->msg[5], "4. Intialize Buttons");
  monitor->print();
    pinMode(BUTTON_S1,  INPUT);
    pinMode(BUTTON_S2,  INPUT);
    pinMode(BUTTON_KEY, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(BUTTON_S1),  isr_rotary_s1,     FALLING);
  attachInterrupt(digitalPinToInterrupt(BUTTON_S2),  isr_rotary_s2,     FALLING);
  attachInterrupt(digitalPinToInterrupt(BUTTON_KEY), isr_button_click,  RISING);
  sprintf(monitor->msg[5], "4. Buttons are ON");
  monitor->print();
}

void loop() {
  /************************************/
  // Display
  /************************************/
  sprintf(monitor->msg[2], "Direction L %d / R %d", rotary_left, rotary_right);

  if (did_button_clicked == true){
    sprintf(monitor->msg[4],"Button click!");
    did_button_clicked = false;
  }
  else
    sprintf(monitor->msg[4],"Button released!");
  if(rotary_event == true){
    rotary_event = false;
    setRotaryNeutral();
  }
  sprintf(monitor->msg[0], "button_cnt %4d",   button_counter);
  sprintf(monitor->msg[1], "rotary_cnt: %4d",  rotary_counter);
  sprintf(monitor->msg[5], "S1 %d S2 %d = %d",digitalRead(BUTTON_S1),
                                              digitalRead(BUTTON_S2),
                                              2*digitalRead(BUTTON_S1) + digitalRead(BUTTON_S2));
  monitor->print();

  /************************************/
  // Simple Scheduler
  /************************************/
  while(1){
    now_loop_time = micros();
    // Clock Overflow Case, each time after about 70 mins
    if(now_loop_time < last_loop_time){
      last_loop_time = 0;
      break;
    }
    // Normal Case
    else{
      delta_loop_time = now_loop_time - last_loop_time;
      if(delta_loop_time > size_loop_time){
        last_loop_time = last_loop_time + size_loop_time;
        break;
      }
    }
  }
}
//3201 3201
// 0 -> 4 (2(0+1)+2) -> 10 (2*(4+1)+0) -> 23 (2*(10+1)+1)
void setRotaryRight(){
  rotary_counter++;
  rotary_left = true;
  rotary_right = false;
  rotary_event = true;
}
// 3102 3102
// 0 -> 3 (2*(0+1)+1) -> 8 (2*(3+1)+0) -> 20 (2*(8+1)+2)
void setRotaryLeft(){
  rotary_counter--;
  rotary_left = false;
  rotary_right = true;
  rotary_event = true;
}
void setRotaryNeutral(){
  rotary_event = false;
  rotary_left = false;
  rotary_right = false;
}
void updateRotary(){
  rotary_state_s1 = digitalRead(BUTTON_S1);
  rotary_state_s2 = digitalRead(BUTTON_S2);
  rotary_state = 2 * rotary_state_s1 + rotary_state_s2;
  if(rotary_state_prev == 3 && rotary_state == 2){
    setRotaryRight();
  }
  if(rotary_state_prev == 0 && rotary_state == 1){
    setRotaryRight();
  }

  if(rotary_state_prev == 1 && rotary_state == 0){
    setRotaryLeft();
  }
  if(rotary_state_prev == 2 && rotary_state == 3){
    setRotaryLeft();
  }
  rotary_state_prev = rotary_state;
}

/************************************/
// Interrupt Service Routines
/************************************/
// CW  (+, R) : S1 true,   S2 Rising
// CCW (-, L) : S1 Rising, S2 true
IRAM_ATTR void isr_rotary_s1(){
  // prevent being clicked over twice at once
  if(rotary_last_pulse_s1 - millis() < 30)
    rotary_pulse_s1 = false;
  else{
    rotary_pulse_s1 = true;
  }
  rotary_last_pulse_s1 = millis();

  // processing rotary action
  if(rotary_pulse_s1 == true){
    rotary_pulse_s1 = false;
    updateRotary();
  }
}

IRAM_ATTR void isr_rotary_s2(){
  // prevent being clicked over twice at once
  if(rotary_last_pulse_s2 - millis() < 30)
    rotary_pulse_s2 = false;
  else{
    rotary_pulse_s2 = true;
  }
  rotary_last_pulse_s2 = millis();

  // processing rotary action
  if(rotary_pulse_s2 == true){
    rotary_pulse_s2 = false;
    updateRotary();
  }
}

// Button Interrupt Routine
IRAM_ATTR void isr_button_click(){
  // prevent being clicked over twice at once
  if(button_last_press - millis() < 500)
    button_clicked = false;
  else
    button_clicked = true;
  button_last_press = millis();

  // processing button action
  // throw main loop the fact being clicked
  if(button_clicked == true){
    button_clicked = false;
    did_button_clicked = true;
    button_counter++;
  }
}



oled.cpp

#include "oled.h"

OLED::OLED()
{
  display_device = Adafruit_SSD1306(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);
  for (int i = 0; i < DISP_LINE_COLUMN; i++){
    for (int j = 0; j < DISP_LINE_ROW; j++)
      msg[i][j] = '\0';
  }
}

int OLED::setup_display()
{ /************************************/
  // Display Settings
  /************************************/
  display_device.begin(SSD1306_SWITCHCAPVCC, SCREEN_ADDRESS);
  display_device.clearDisplay();
  delay(100);

  display_device.setTextSize(1);             // Normal 1:1 pixel scale
  display_device.setTextColor(SSD1306_WHITE);        // Draw white text
  display_device.setCursor(0,0);             // Start at top-left corner
  display_device.println(F("Display Initialize"));

  delay(100);
  display_device.display();
  return true;
}

void OLED::print()
{
  /************************************/
  // Display Settings
  /************************************/
  display_device.clearDisplay();
  display_device.setCursor(0,0);             // Start at top-left corner
  display_device.println(msg);
  display_device.display();
}



oled.h

#pragma once
#ifndef _OLED_H_
#define _OLED_H_
// Display Library
#include <SPI.h>
#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

/************************************/
// Display Settings
/************************************/
#define DISP_LINE_ROW 21
#define DISP_LINE_COLUMN 8

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
// The pins for I2C are defined by the Wire-library.
#define OLED_RESET     -1 // Reset pin # (or -1 if sharing Arduino reset pin)
#define SCREEN_ADDRESS 0x3C ///< See datasheet for Address; 0x3D for 128x64, 0x3C for 128x32

class OLED{
  public: // Functions
    OLED();
    ~ OLED();

  public : // Variables
    int setup_display();
    void print();

  public:
    char msg[DISP_LINE_COLUMN][DISP_LINE_ROW];

  private:
    Adafruit_SSD1306 display_device;
};
#endif // _OLED_H_







Reference

[1] "How Rotary Encoder Works and How To Use It with Arduino", https://howtomechatronics.com/tutorials/arduino/rotary-encoder-works-use-arduino/
