주방 후드 단상 모터 고치기

어느 날, 주방 후드가 아예 동작하지 않더라.

그래서 고쳐보기로 했다.

약 8천원으로 기둥콘덴서와 온도퓨즈를 교체해서 잘 고쳐진 것을 확인했다.


목차
1. 사전 조사
2. 주방후드 환풍기 모터 분리
  - 환풍기 모터 전기회로 분석하기
  - 기둥 콘덴서 점검하기
3. 중간 정리 : 기둥 콘덴서 교체
4. 모터 회로 재분석하기
5. 모터의 온도 퓨즈 분석
6. 퓨즈 교체 후 작동 검사 (끝)


---



1. 사전 조사

찾아보니, 아래의 경우가 있다고 한다.
1. 웅~ 소리만 나고 작동은 안된다던가, 모터를 한쪽으로 살짝 밀어주면 돌아가기 시작한다?
  -> 모터를 돌리는데 필요한 기둥콘덴서가 고장나서 교체해주면 된다.
2. 손으로 돌려도 뻑뻑하거나, 매우 느리게 돌거나, 모터를 한쪽으로 살짝 밀어주면 돌아가기 시작한다?
  -> 윤활오일이 말라서, 회전축에 윤활오일을 발라서 마찰을 줄여줘야한다. (싸구려라 베어링 없이 돈다고 한다)
모터를 보니, 고장원인이 다음이 있을 수 있다.
3. 온도 과열로 인한 내부 온도퓨즈가 끊어져서
  -> 온도 퓨즈르 교체해준다.

정 안되면 후드 모터를 교체해야하겠다.

위와 같이 정리하고 수행해보자.


2. 주방후드 환풍기 모터 분리

후드 위 천장을 열면 아래와 같이 모터가 붙어있다.
분리해준다.

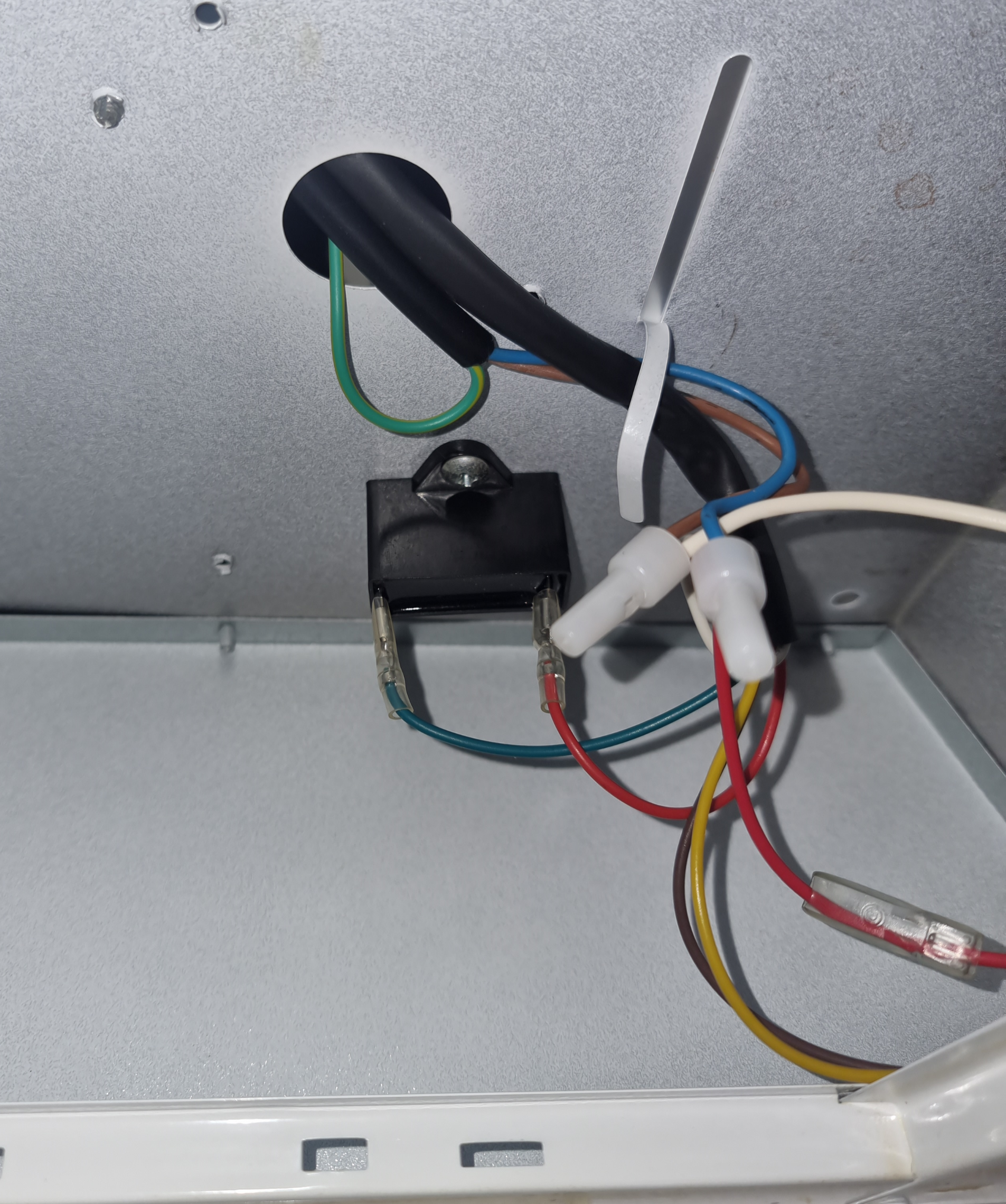

전선 분리를 위해서 후드 아랫쪽에서 모터와 연결된 선을 분리한다.
갈색/파란색 선은 220V 돼지코에서 나오는 콘센트 선이다.
그리고 가운데 사각 박스가 기둥콘덴서이다.
기둥 콘덴서에 초록 선과 빨간 선이 연결되어있는 것을 유의하자.



환풍기 모터 전기회로 분석하기

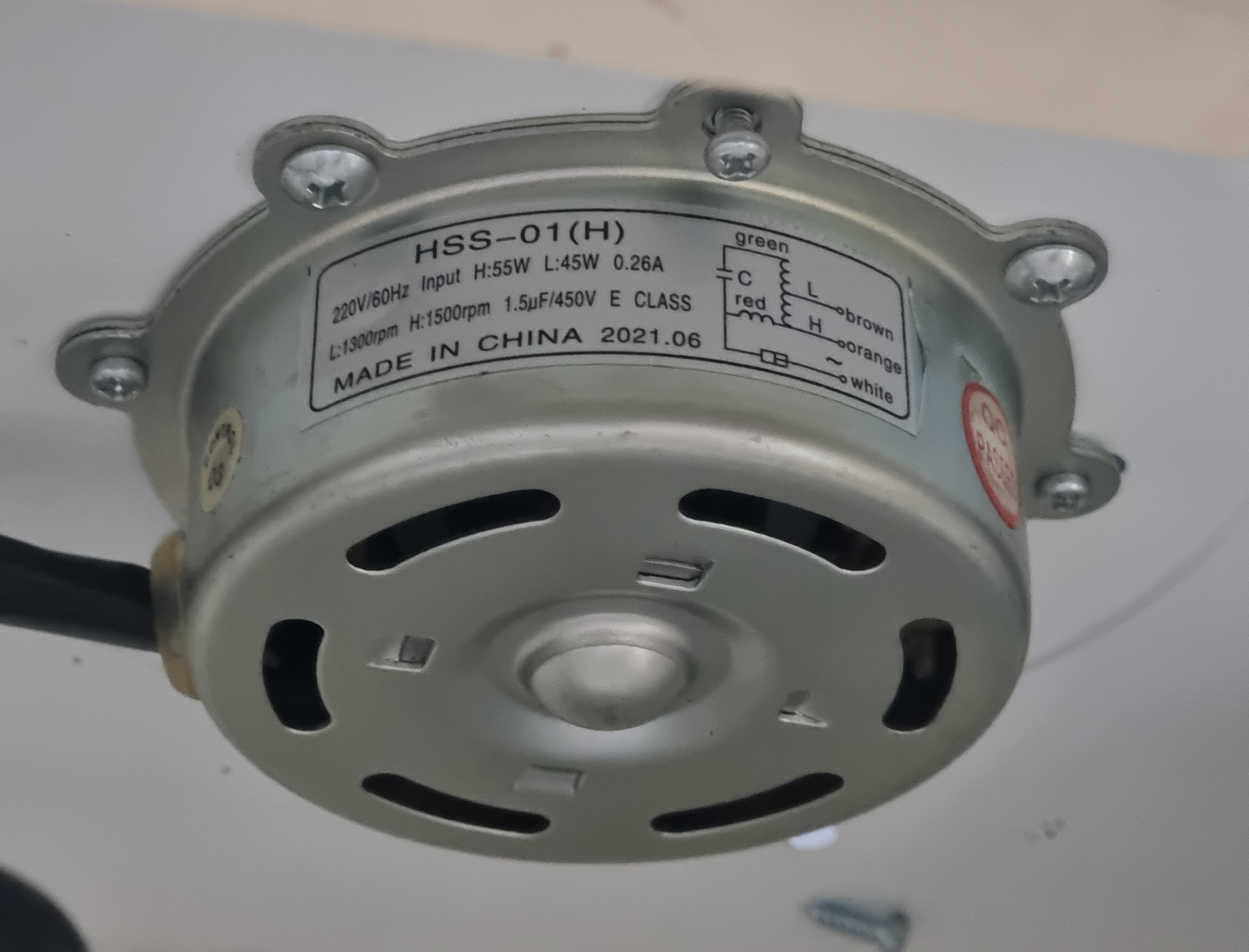

모터의 설명과 전기회로

1. 기둥콘덴서 특성
모터는 단상 모터로, 기둥콘덴서는 1.5uF 에 내전압 450V인 것을 사용하는 것을 알 수 있다.

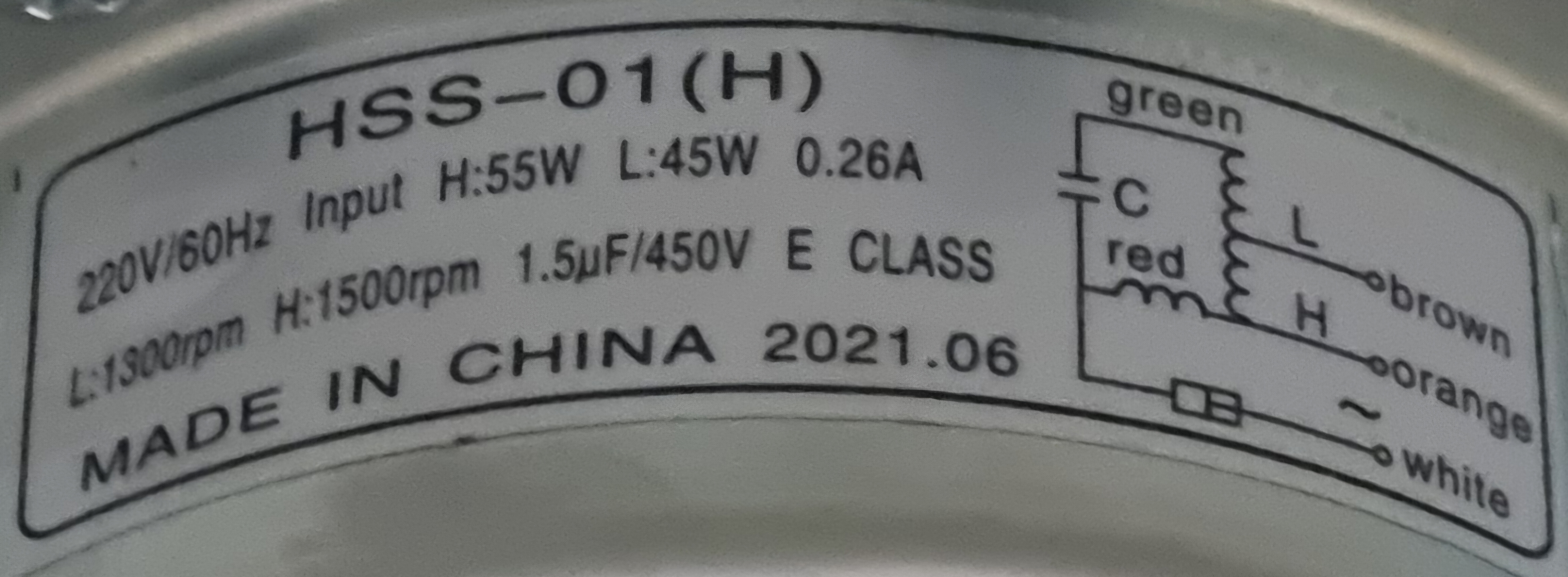

그리고 옆의 전기 도면을 보면, [green] 과 [red] 사이의 [C] 라고 되어있는 위치가 기둥 콘덴서가 장착되는 위치이다.
초록 선과 빨간 선으로 기둥콘덴서를 연결한다는 이야기이다.
기둥콘덴서가 필요한 이유는 AC 전원의 위상을 변화시켜서 기동/시동 토크를 만들어내도록 해준다고 한다.

2. 고속/저속 버튼
후드에 스위치로 1단/2단 속도 조절 버튼이 있는데, 이게 [brown]과 [orange]에 연결되어있다.
각각 High/Low Speed 연결 선 인 것 같다.
멀티미터로 측정해보니, 인턱터지만.. 저항은 다음과 같았다.

• Red - Orange : 380 옴
• Orange - Brown : 70 옴
• Brown - Green : 300 옴

인덕턴스를 조절함으로써 속도 조절을 할 수 있도록 만든 것 같다.


기둥콘덴서 점검하기

흔히 집에 하나씩 있는 멀티미터를 가지고 계측해보았다.
좌측이 고장난 기둥 콘덴서, 우측이 정상적인 기둥콘덴서이다.
제품에 표시된 용량이랑 많이 다른 것을 볼 수 있다.

콘덴서 용량 측정해보기

그래서 교체해보기로 하자.

3. 중간 정리 : 기둥 콘덴서 교체

쿠팡에서 제일 빨리오는 싼 거를 샀다.

근데.. 그래도 작동하지 않는다. 뭐가 문제일까?


4. 모터 회로 재분석하기

전기모터 회로를 분석하다가, 멀티미터의 도통확인 기능을 통해서 전기가 잘 통하는지 계측해보기로 했는데..

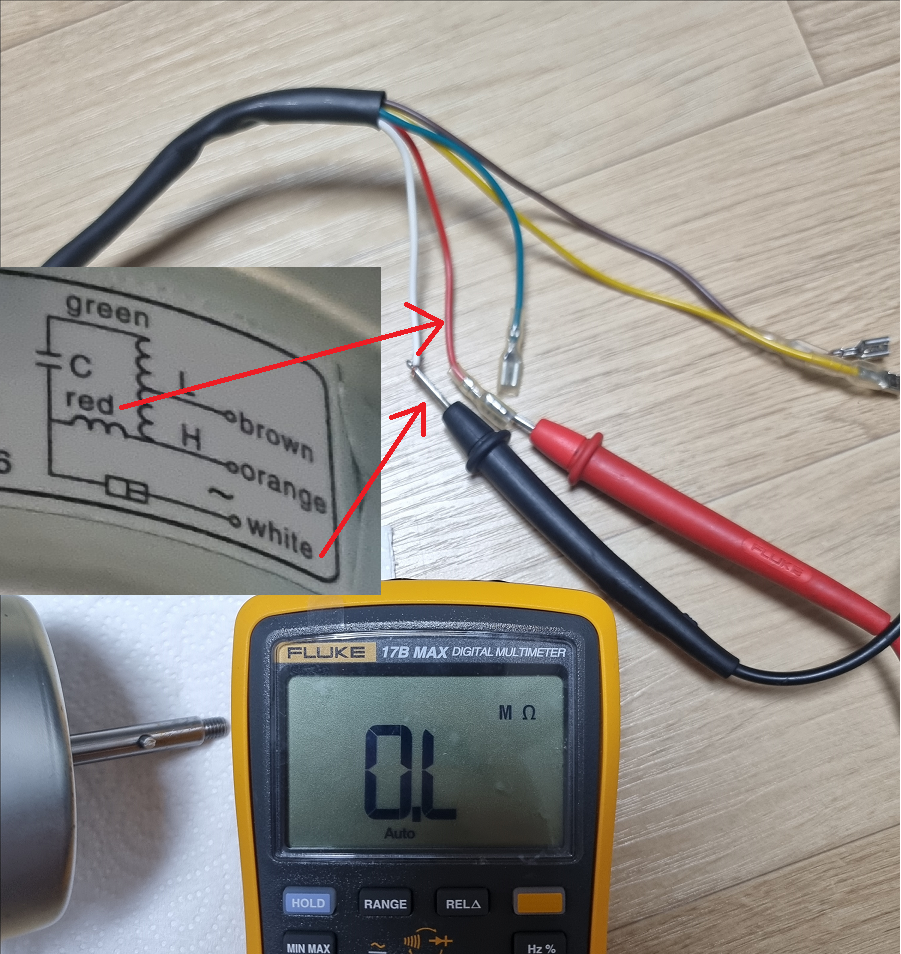

우연치 않게 [red]와 [white]가 연결되어있지 않은 것을 확인했다.


그렇다면 저 중간 기호의 부속이 문제라는 이야기인데.. 저게 뭘까?

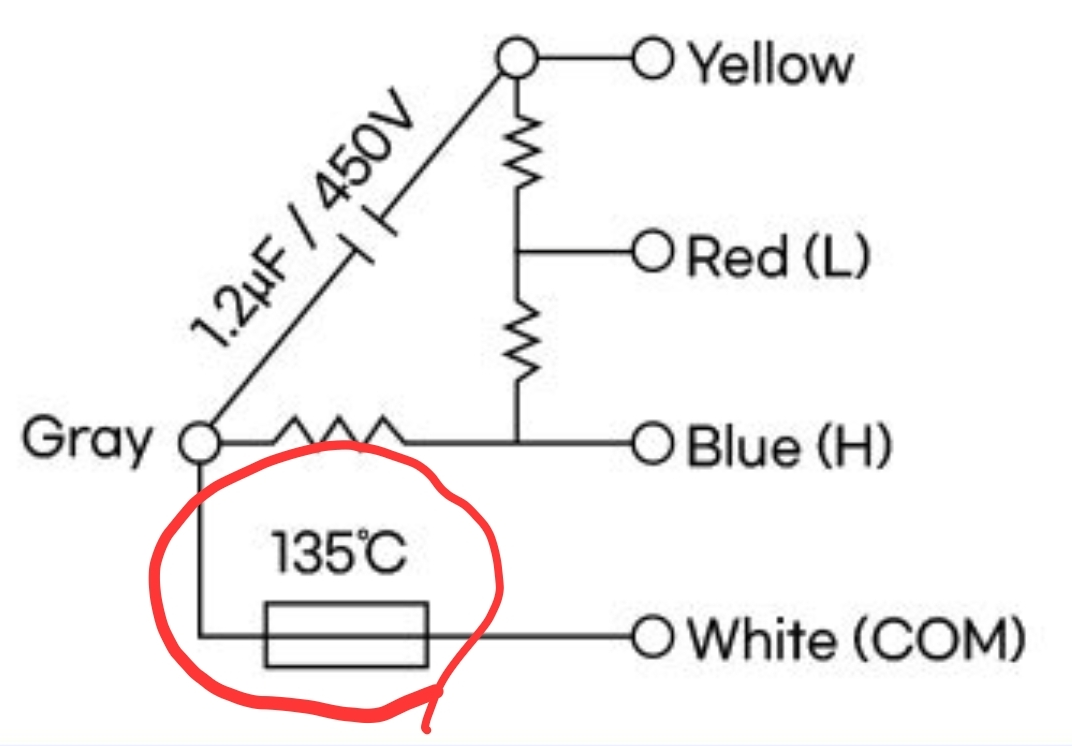

모터를 살까 고민하다가 다른 모터의 회로를 보았는데, 아래 그림처럼 130'C 라고 되어있는 것을 보니..
아마 온도퓨즈 일 것 같더라..

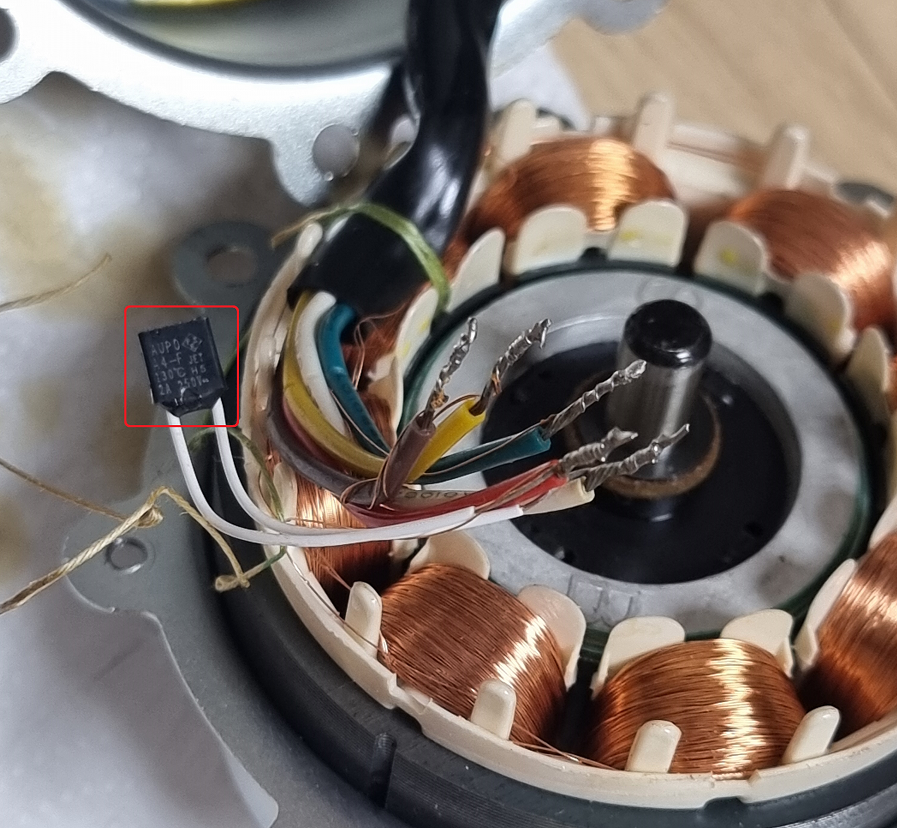

모터를 뜯어보니 진짜 온도퓨즈가 있었다.
그리고 온도퓨즈 다리 양 단의 도통검사를 해보니, 역시나 불통이었다.
퓨즈가 나간 것으로 보인다.
근데 퓨즈가 나갈 정도면 많이 과열되었었다는 이야기인데..



5. 모터의 온도 퓨즈 분석

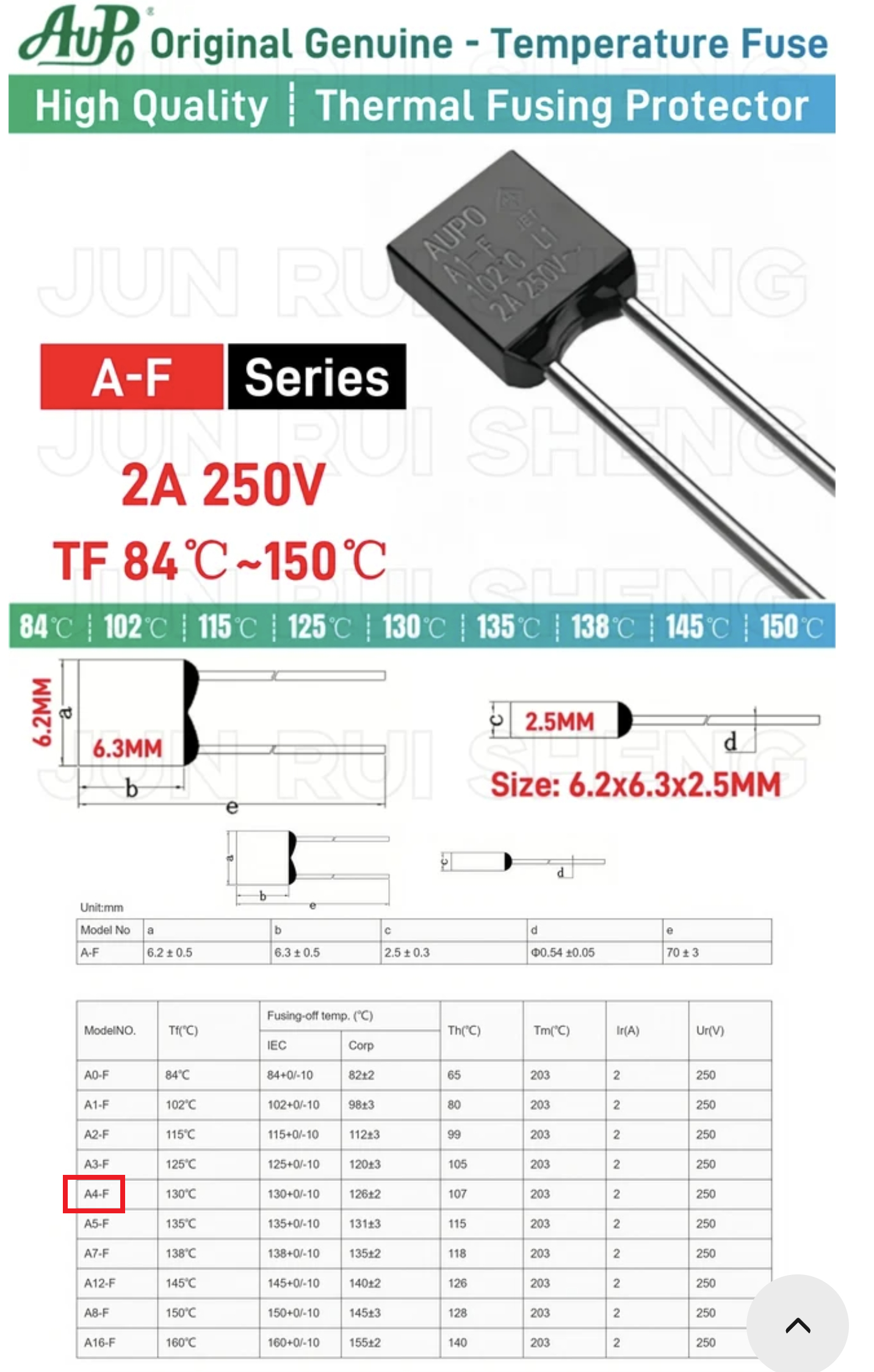

퓨즈는 AUPO A4-F 제품으로,
250V 2A, 130'c 에서 끊어지는 제품이었다.
대충 알리에서 보니, 10 개에 배송비 포함 3천원이라 주문했다.


주문하고 기다리고 있다.
약 2주가 걸린다고 한다.

배송이 되어 그 위치에 퓨즈를 갈아끼웠다.
전원 인가 전, 회로에 맞추어 아래와 같이 확인했다.
Orange-Brown 저항 : 70 옴
Red-Orange 저항 : 370 옴
Red-Brown 저항 : 440 옴
Red-White 저항 : 0.9옴 (도통되어야함)
Green-Brown 저항 : 300 옴
Green-Red 용량 : 0.18uF (모터 코일때문에 좀 더 크게 잡힌 것 같다.)

위와 같이 점검하여 도선 상에 이상이 없음을 식별했으며, 전원을 인가하여 정상 작동함을 확인했다.

해결 방법 요약
- 기둥 콘덴서 교체
- 내부 온도퓨즈 교체



비용 요약

- 기둥콘덴서 6천원

- 온도 퓨즈 2천원 (10 pc)

끝!
