[FPV] Pavo20 Pro + O4 Air Unit HW 조립하기

fpv 드론을 샀다.
세팅이 잘 안된다.
세팅한 기록을 정리한다.



본 글은 목차의 굵은 글씨만을 다루며, 다른 포스팅으로 나누어 작성했다.



목차

1. Pavo20 Pro + O4 Air Unit HW 조립하기 (본 글)

    - Pavo20 Pro + O4 Air Unit 구매하기
    - Pavo20 Pro 조립하기
2. O4 Air Unit 바인딩하기

    - 고글3 + fpv조종기3 바인딩 세팅

    - O4 Air Unit 바인딩 세팅
3. [선택] Betafpv 펌웨어 장입하기
    - CF21XX 드라이버 설치하기
    - DFU 인식 오류/Zadig 으로 USB 드라이버 설치하기
4. Pavo20 Pro 통신 포트 및 수신기 설정

5. Pavo20 Pro 세부 세팅하기



---

1. Pavo20 Pro + O4 Air Unit 구매하기

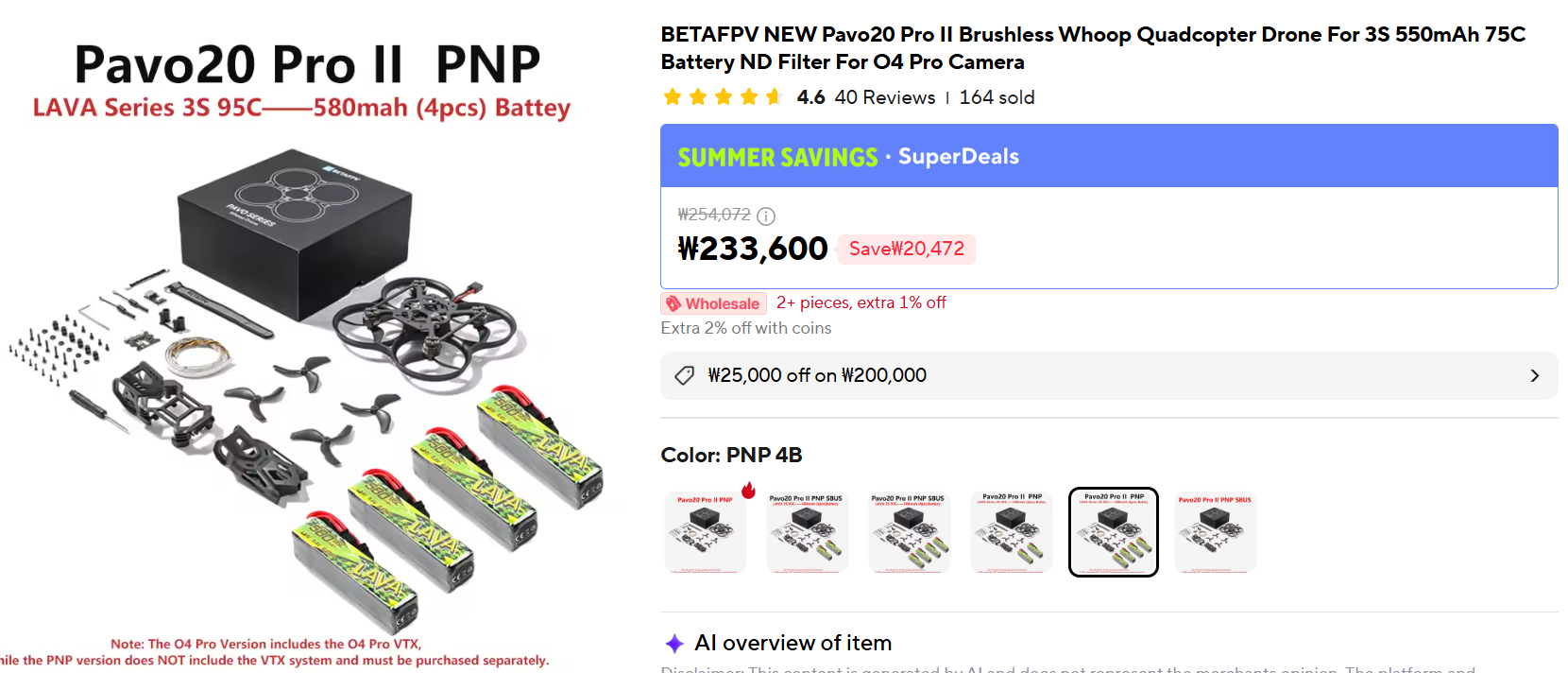

Aliexpress 에서 Pavo20 Pro + 배터리 4개으로 약 21만원에 사서 보름 후에 받았다. (가격이 좀 올랐네)

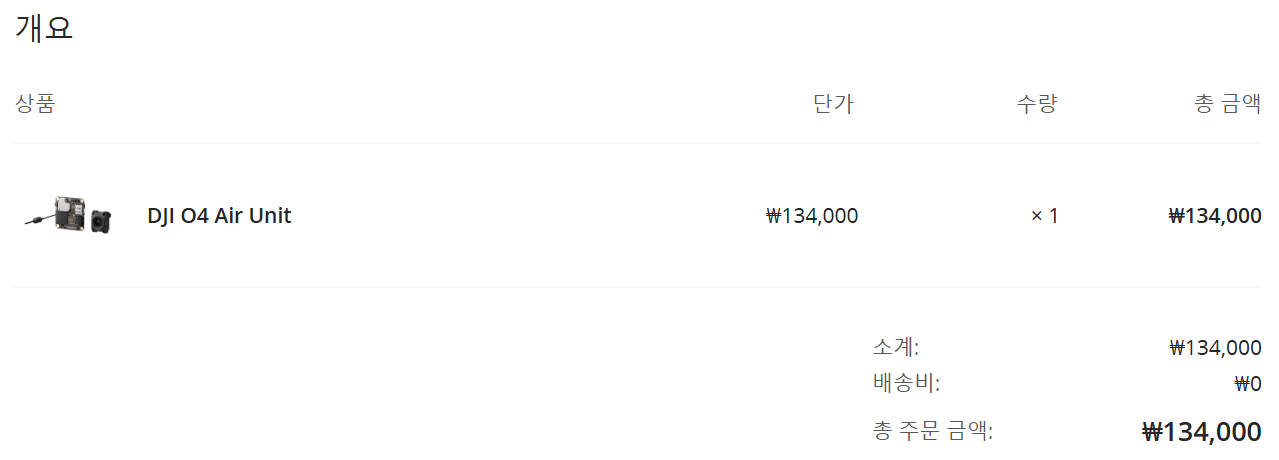

DJI Store 에서 O4 Air Unit 을 사서 이틀만에 받았다.

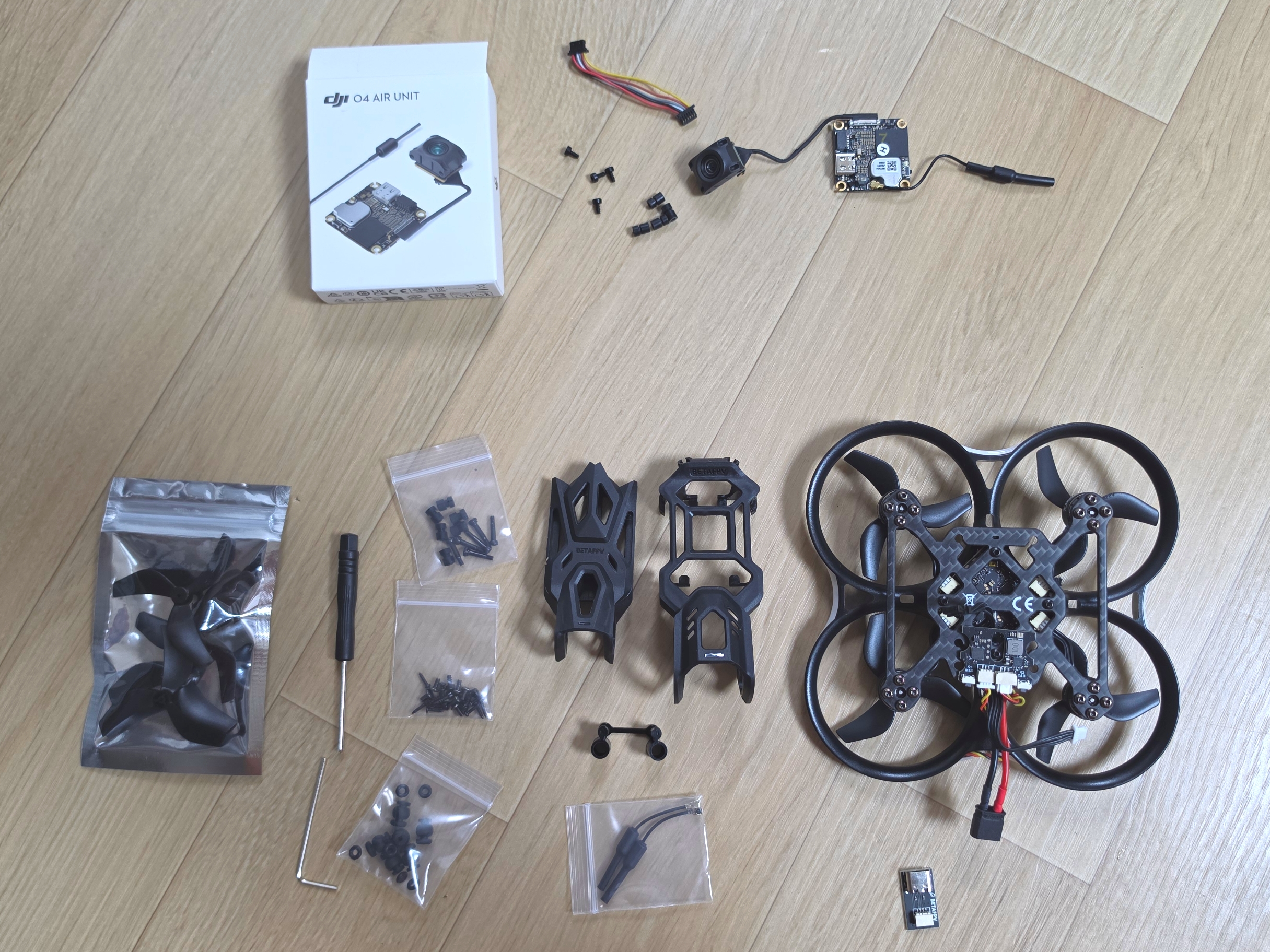

사서 내용물을 정리해보면 다음과 같다.


상단에는 우측부터 O4 Air Unit 과 연결 케이블, 그리고 댐퍼가 있다.

하단에는 우측부터 기체, O4 Air Pro 용 케이스와 O4 Air Unit 용 케이스, 그리고 프롭과 기타 공구 가 있다.



2. Pavo20 Pro 조립하기

O4 Air Unit 이니, 작은 케이스를 사용한다.

바닥 케이스에 고무댐퍼를 끼우고, 기체 프레임에도 끼운다.

고무 댐퍼 양 끝 중, 작은 부분을 바닥 케이스에 끼웠다.

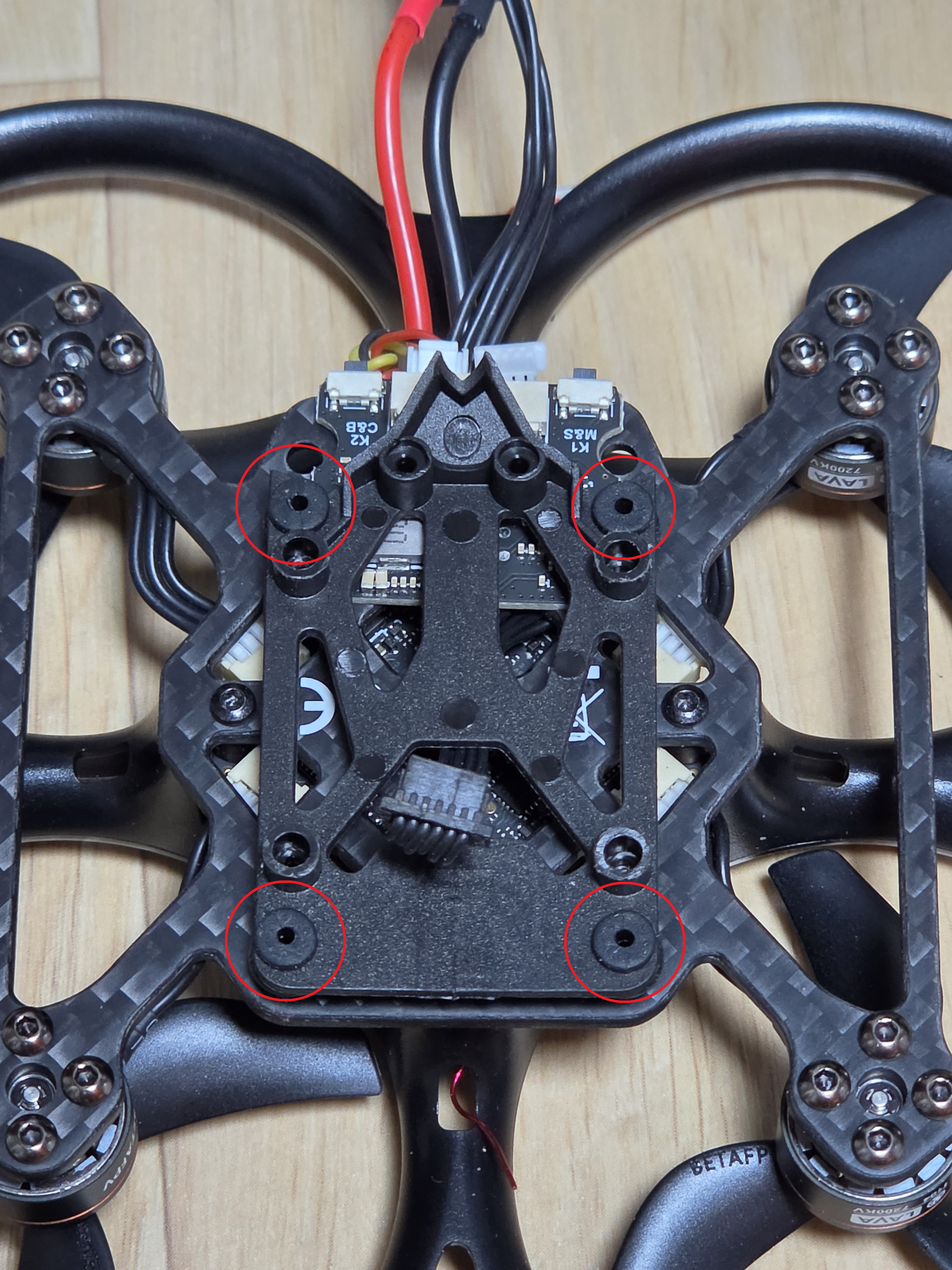

바닥 프레임에 빨간 표시와 같이 껴놓는다. 고무가 찢어지지 않게 잘 하자.

기체 프레임에는 옆으로 밀어넣어 낄 수 있다.

O4 Air Unit 은 아래와 같이 프레임에 낄 수 있다.

생각보다 잘 안끼워지고, 끼워도 잘 고정이 안된다.

카메라 케이블이 찡기지 않게 잘 해야한다.

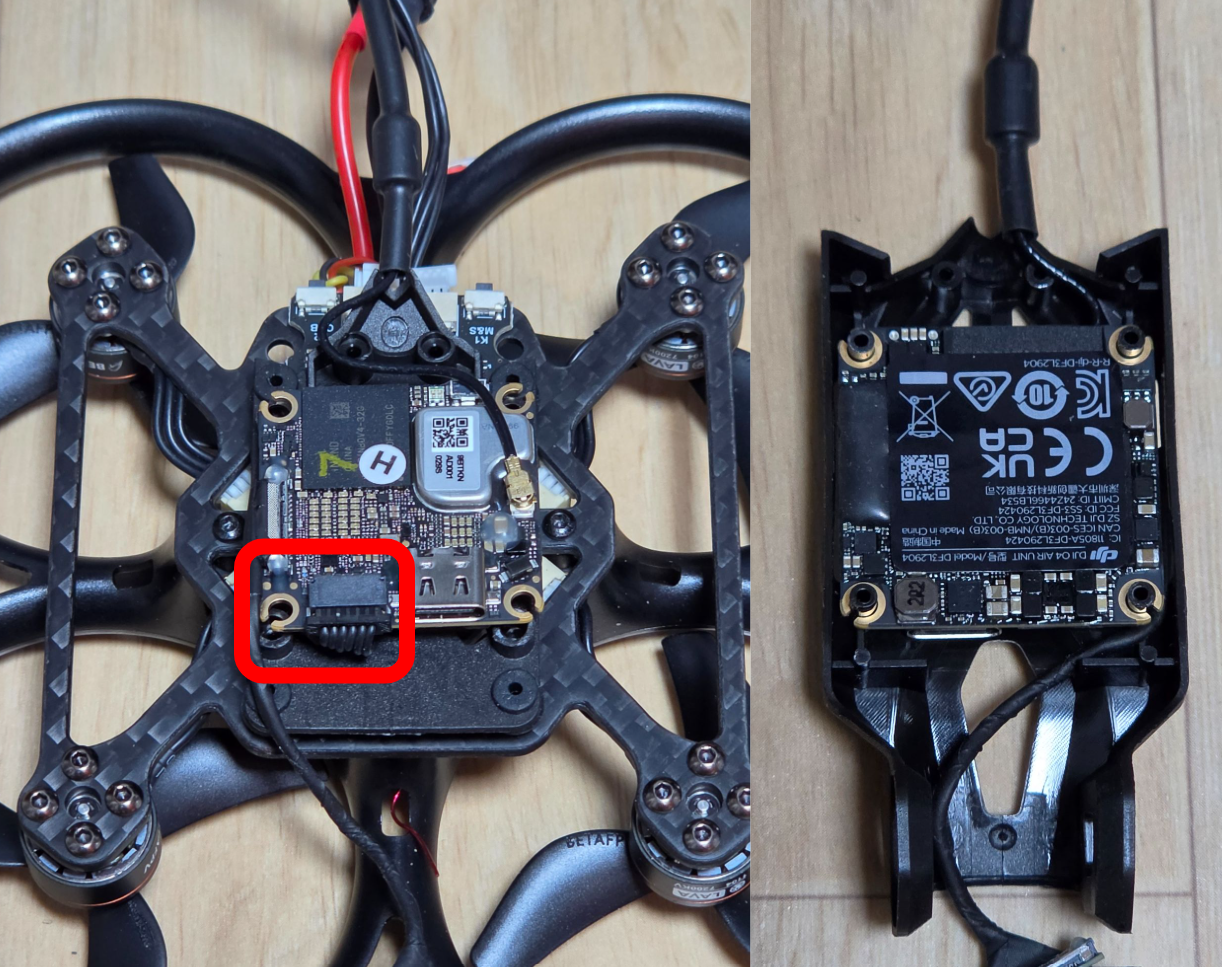

아래 빨간 박스 케이블을 연결하면 Betafpv 와 O4 Air Unit 을 연결하는 것이다.

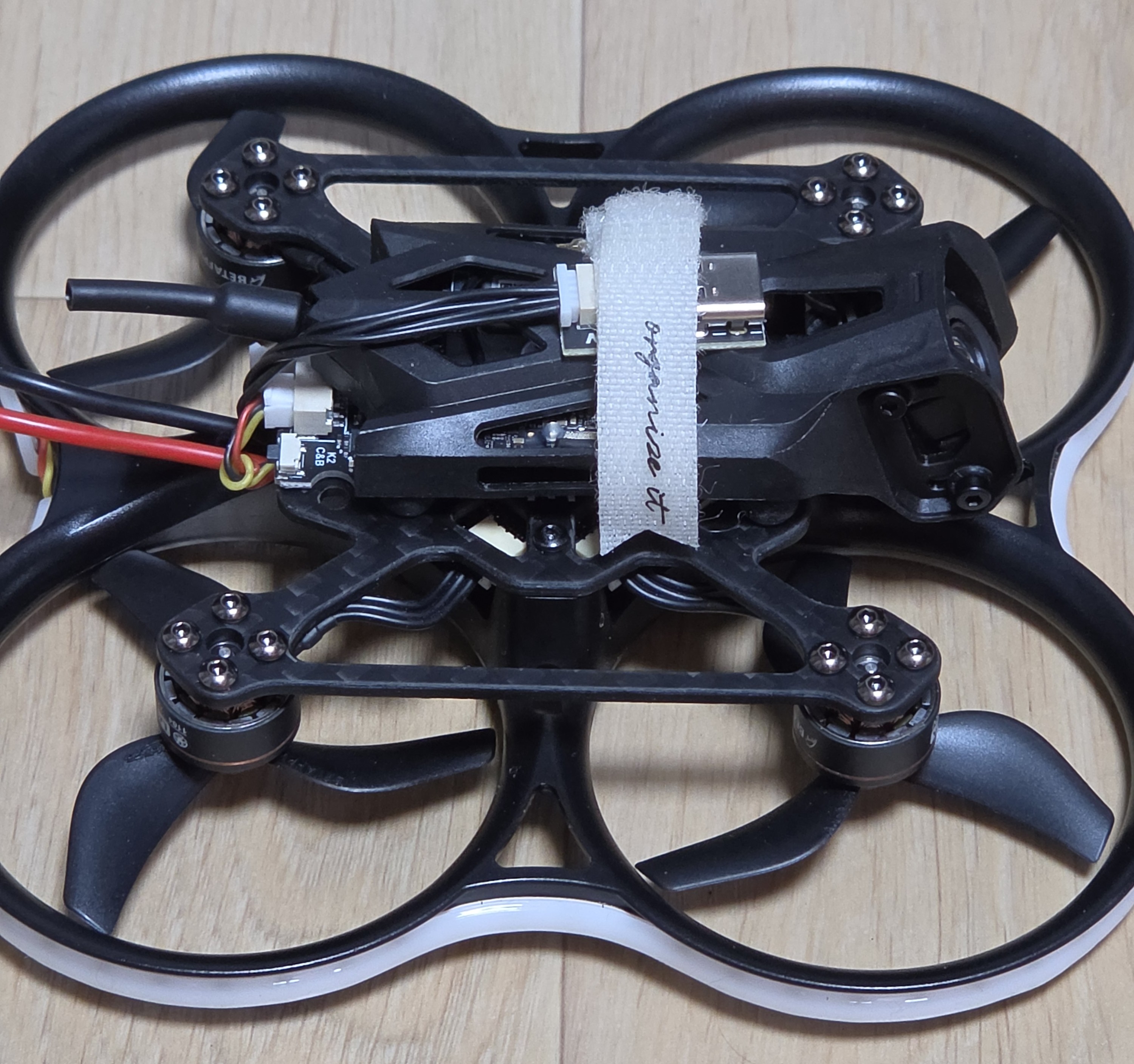

모두 조립하면 아래와 같다.
