일렉트로룩스 라피도 9.6V Ni-MH 배터리 교체하기

집을 합치면서, 방전되어 작동되지 않는다는 무선청소기를 고쳤다.

나의 시도는 다음과 같았다.
1. 본체 분해 및 내부 구조 분석
2.1 니켈수소 (Ni-MH) 배터리 검색
2.2 리튬인산철 (LPF) 배터리 검색
3. 배터리 Spot-welding
4. 장착 및 테스트

제품 요약
일렉트로룩스 라피도 9.6V
Ni-MH 배터리 14500(AA 타입) 800mAh 8셀

1. 본체 분해 및 내부 구조 분석

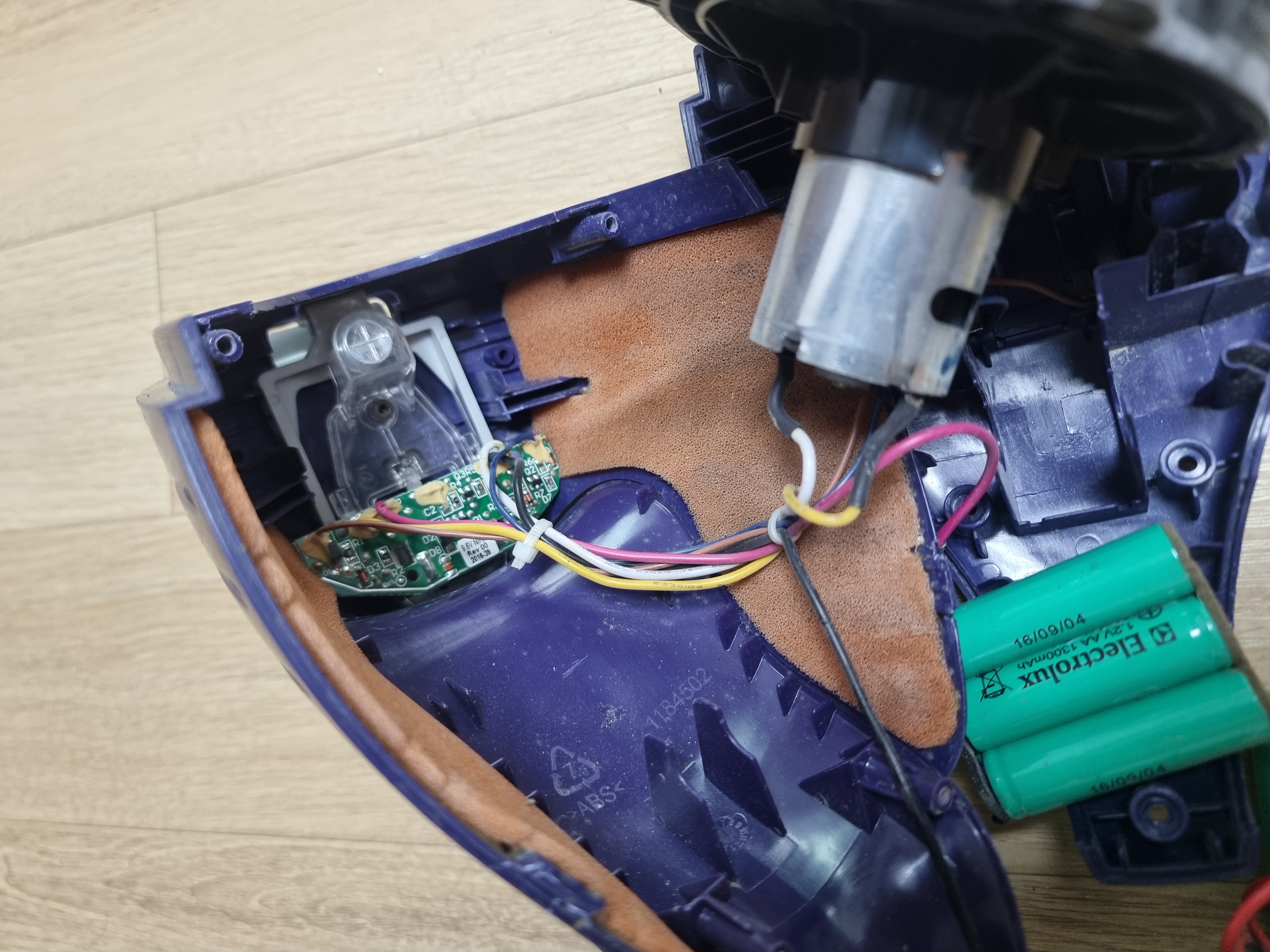

내부 구조는 DC모터, 충방전 및 작동 회로, 배터리, 충전단자부 로 되어있다.

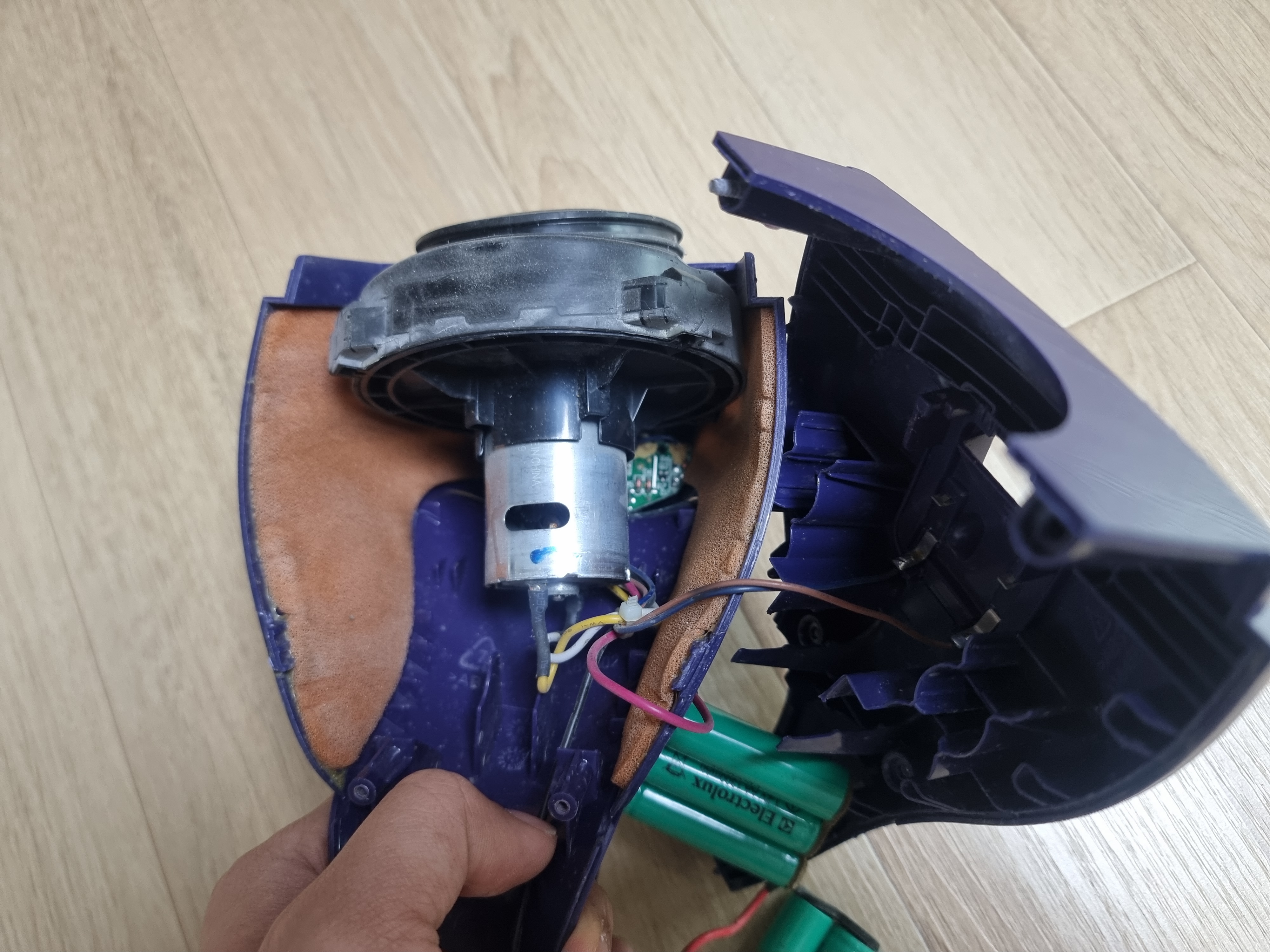

청소기 모터부, 시로코 팬 형태로 되어있다.

상단 충방전단자부, 모터도 돌린다.

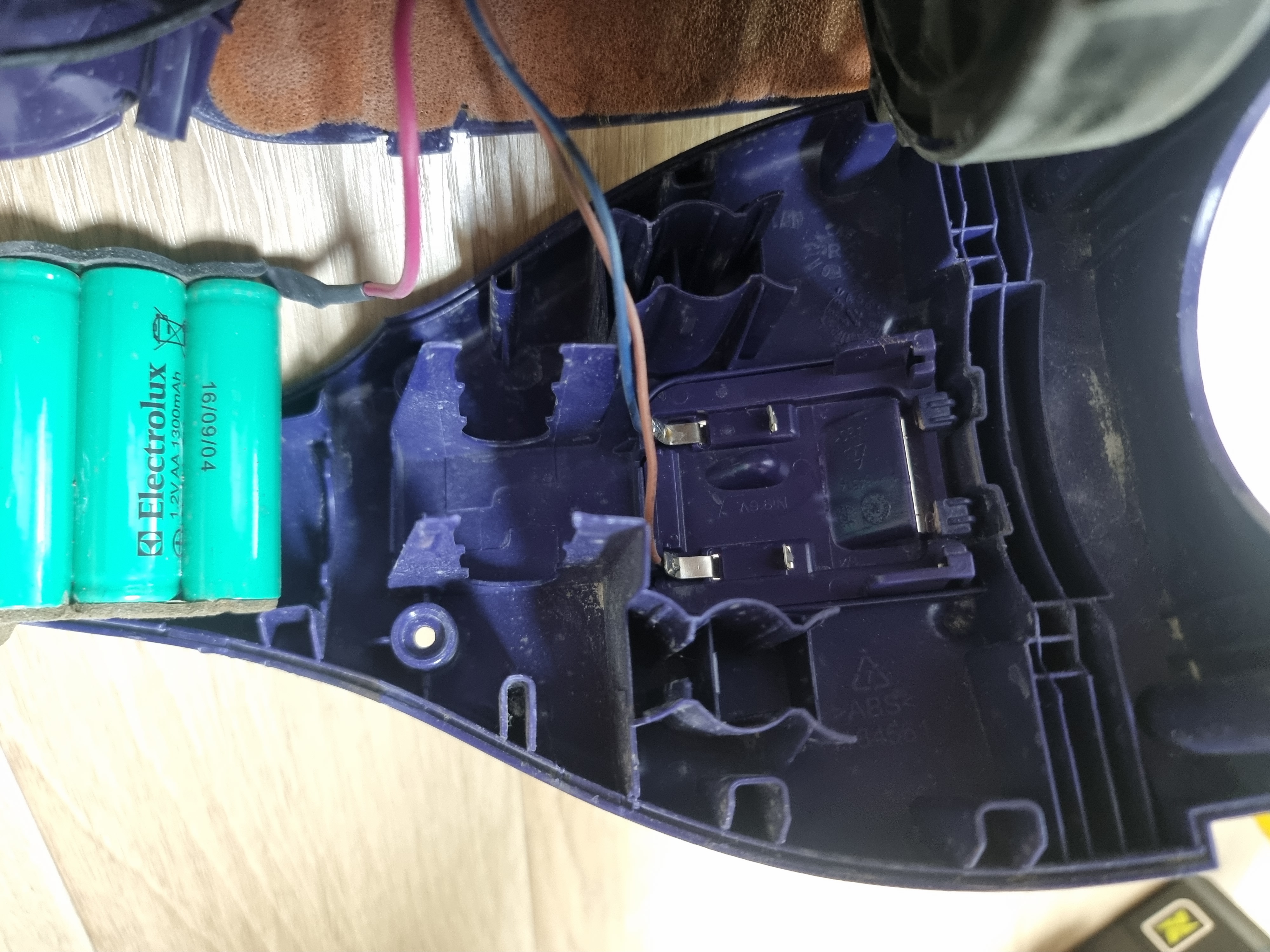

배터리부, Ni-MH 8S 으로 되어있다.

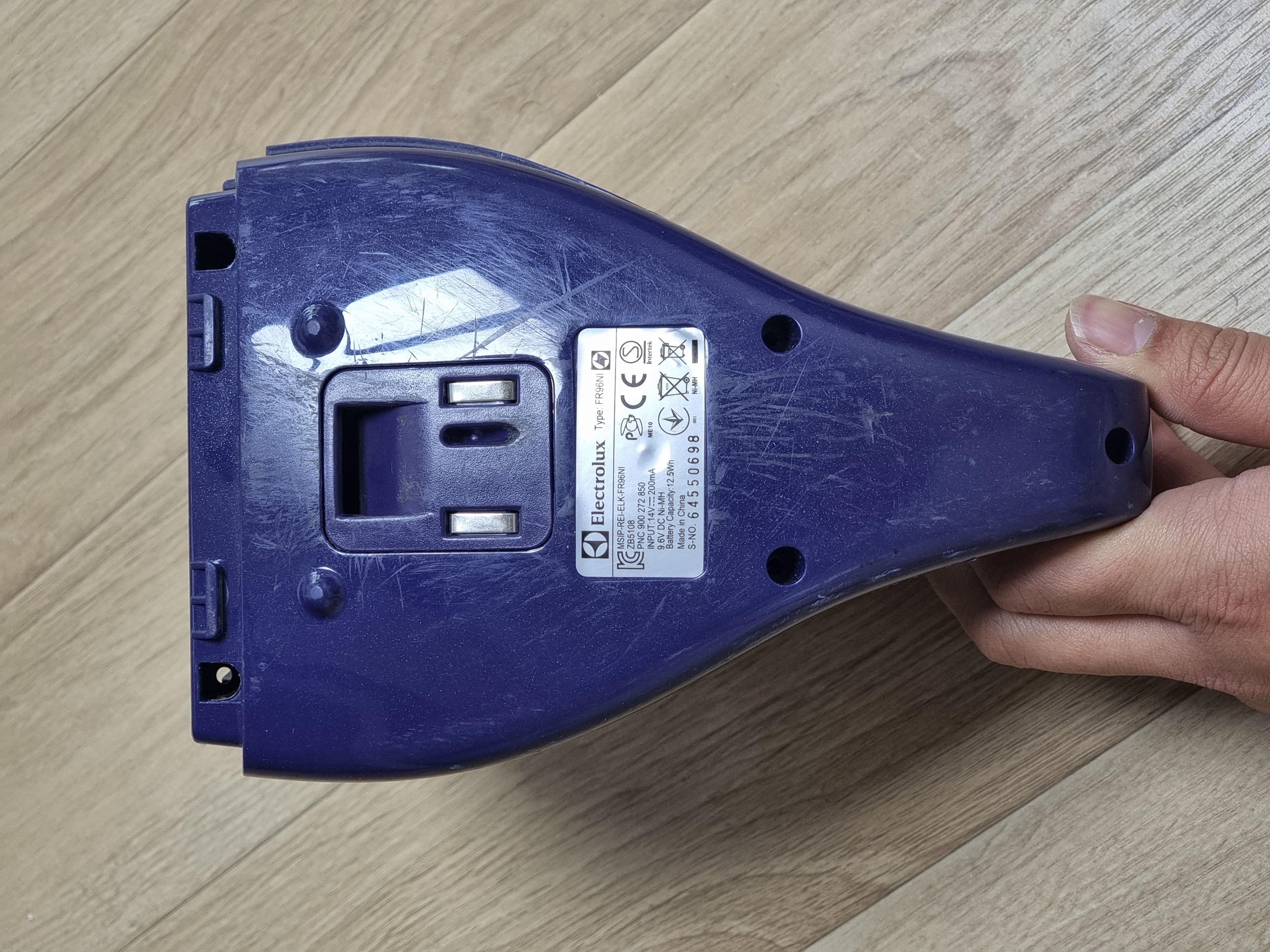

충전단자부, 가장 빼기 힘들다.

배터리는 AA타입 Ni-MH 배터리 8셀로 구성되어, 정격 전압 9.6V(1.2v x 8), 용량 800mAh 으로 구성된다. 이는 제품 표시의 전압과 같다.

여기서 고민한 것은 다음과 같다.
1. 새로 살까?
2. 니켈수소 배터리를 땜하여 붙일까?
3. 리튬인산철 배터리(1S 정격 3.2V) 를 3S-2P으로 구성하면 용량도 맞을 것 같은데..?

1) 새로 살까?

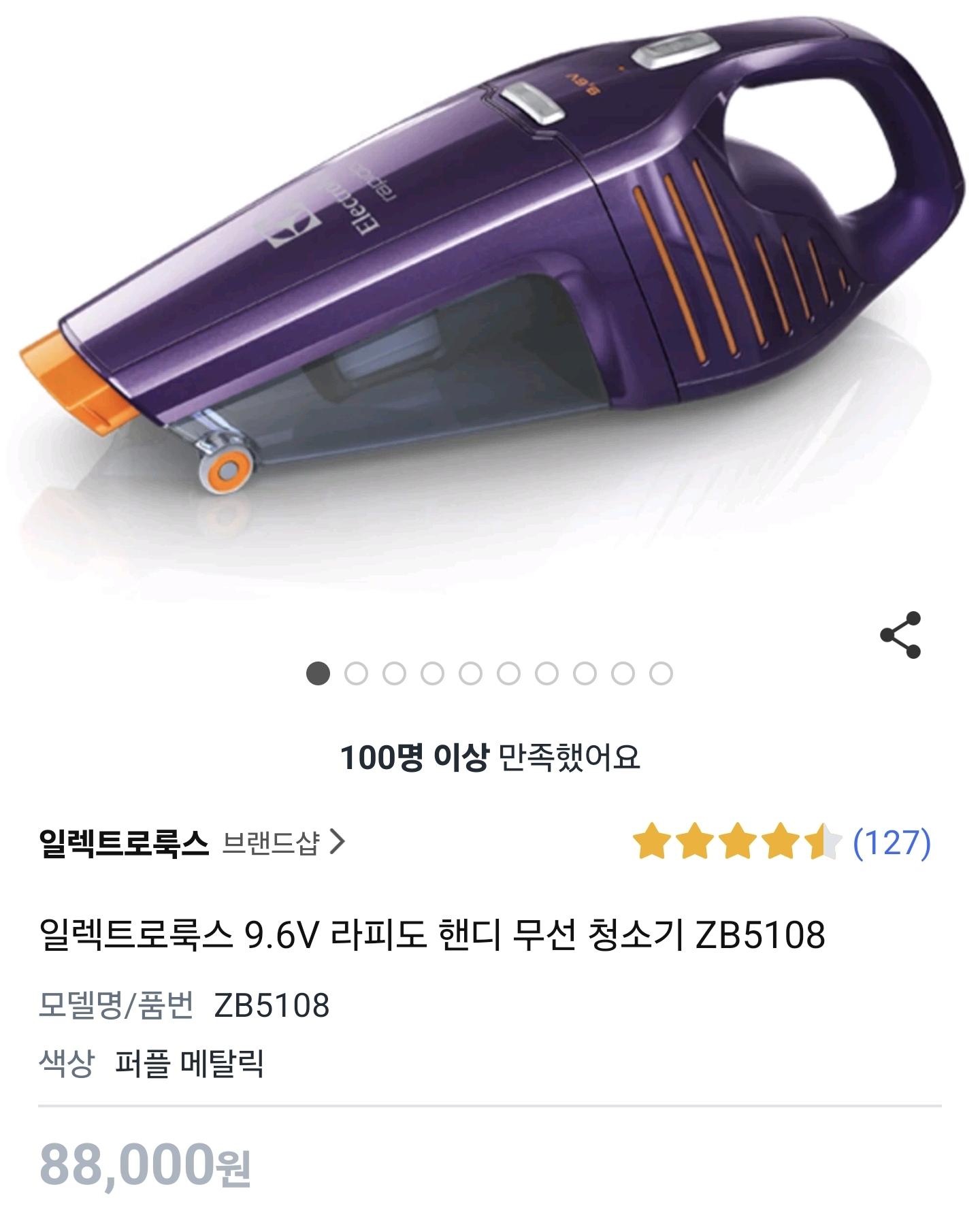

헌 제품은 다음과 같았다.

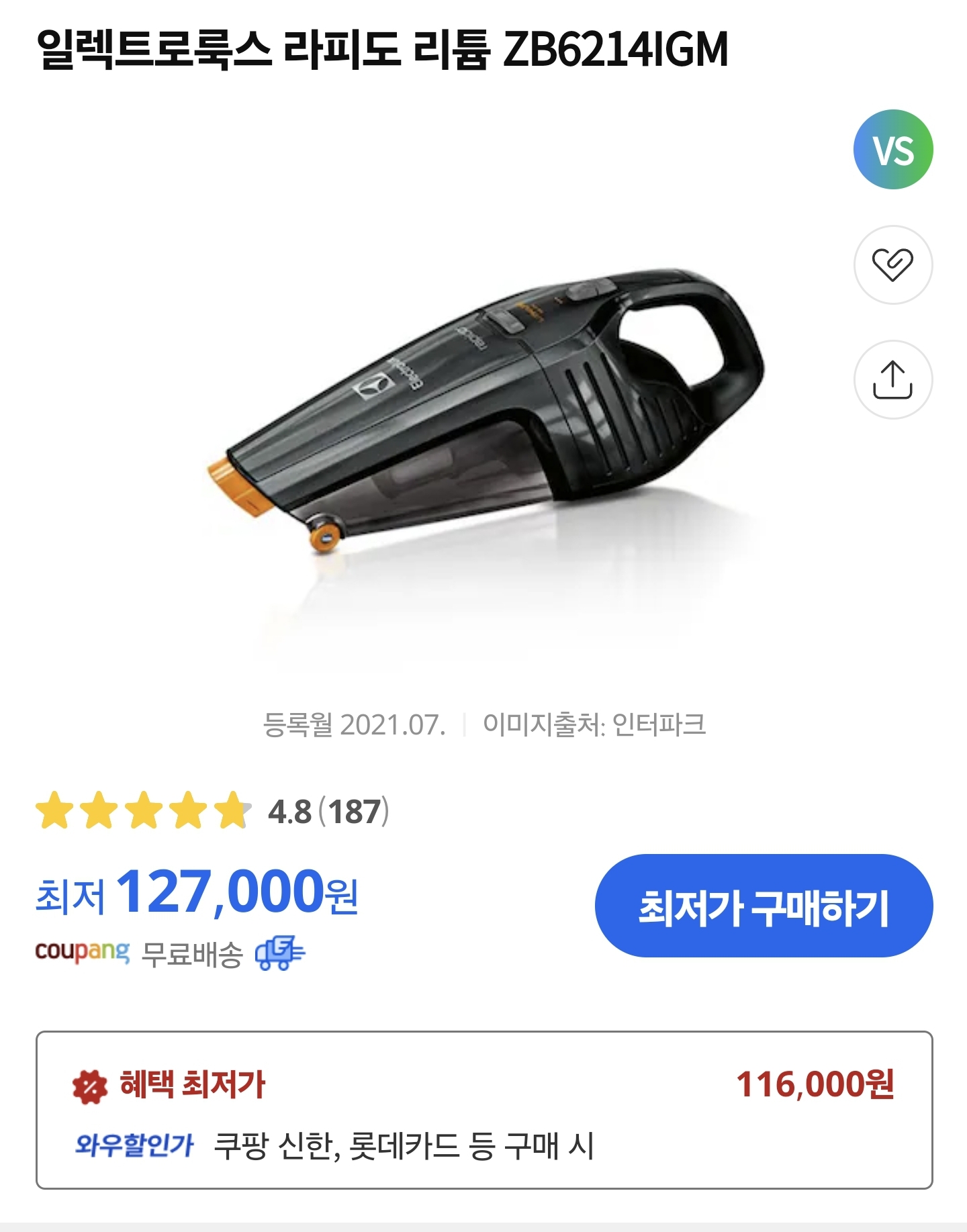

새 제품은 다음과 같았다.

꽤 가격이 있다.
원래 청소기 가격도 10만원 즈음 했을 것 같다.

2.1 니켈 수소 배터리를 구할까?

이전에 제품을 잘못 봤는지, 무지 비싸서 리튬인산철을 찾긴 했다. 그리고 니켈수소는 메모리효과가 덜하지만, 충방전 횟수가 500회라, 약 2년 정도 쓰면 더 못쓰게 되도록 되어있다.
이게 계획된 구식화인가 싶다.

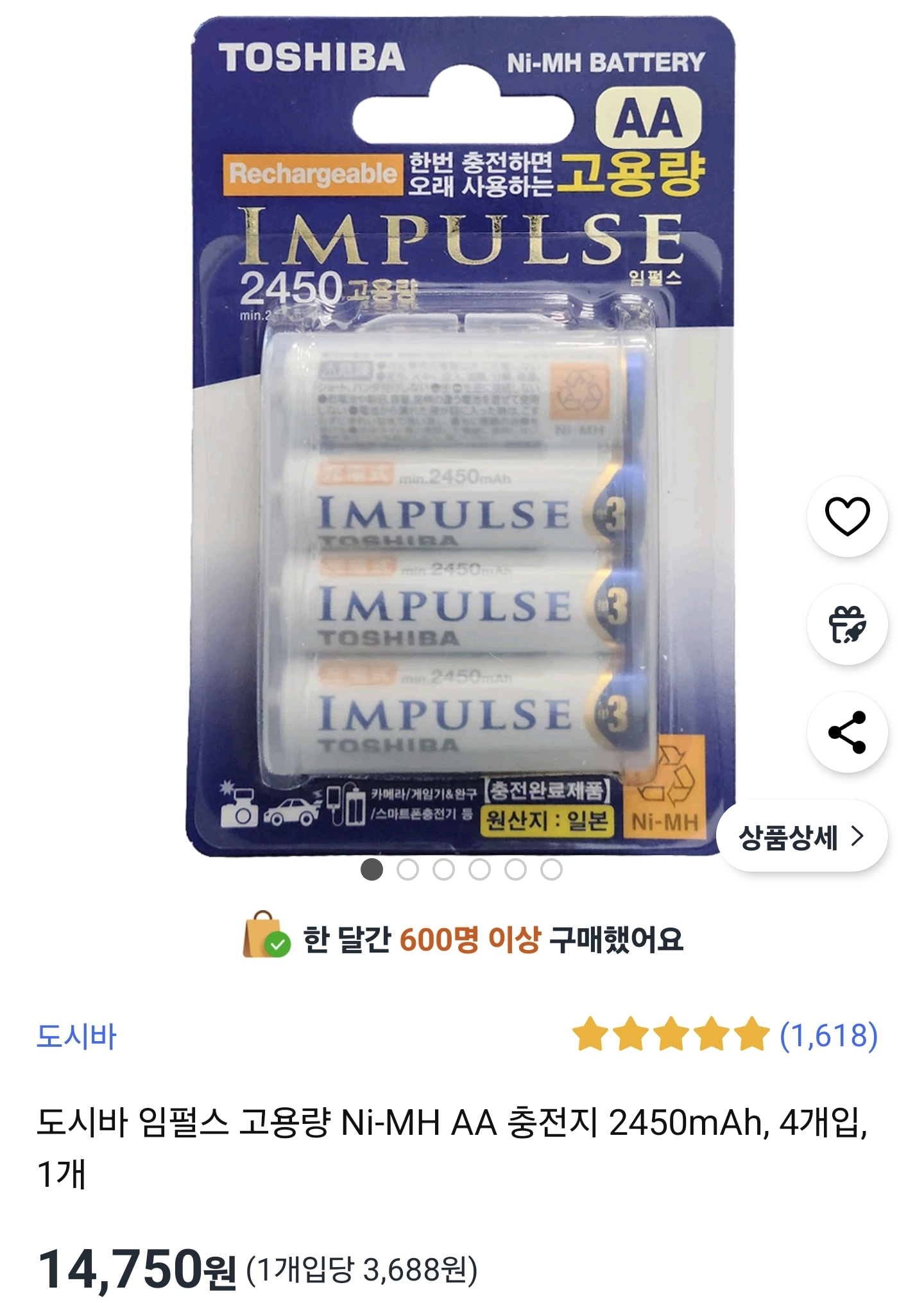

나는 대충 아래 제품을 2개를 샀다.
최소 2450mAh 이라길래.. 믿고 샀다.
그렇게 오래 쓸 지는 모르겠다.

2.2 리튬인산철 배터리를 살까?
아니.. 제품이 대부분 B2B 으로 판매되고, B2C 제품도 좀 비싸다.

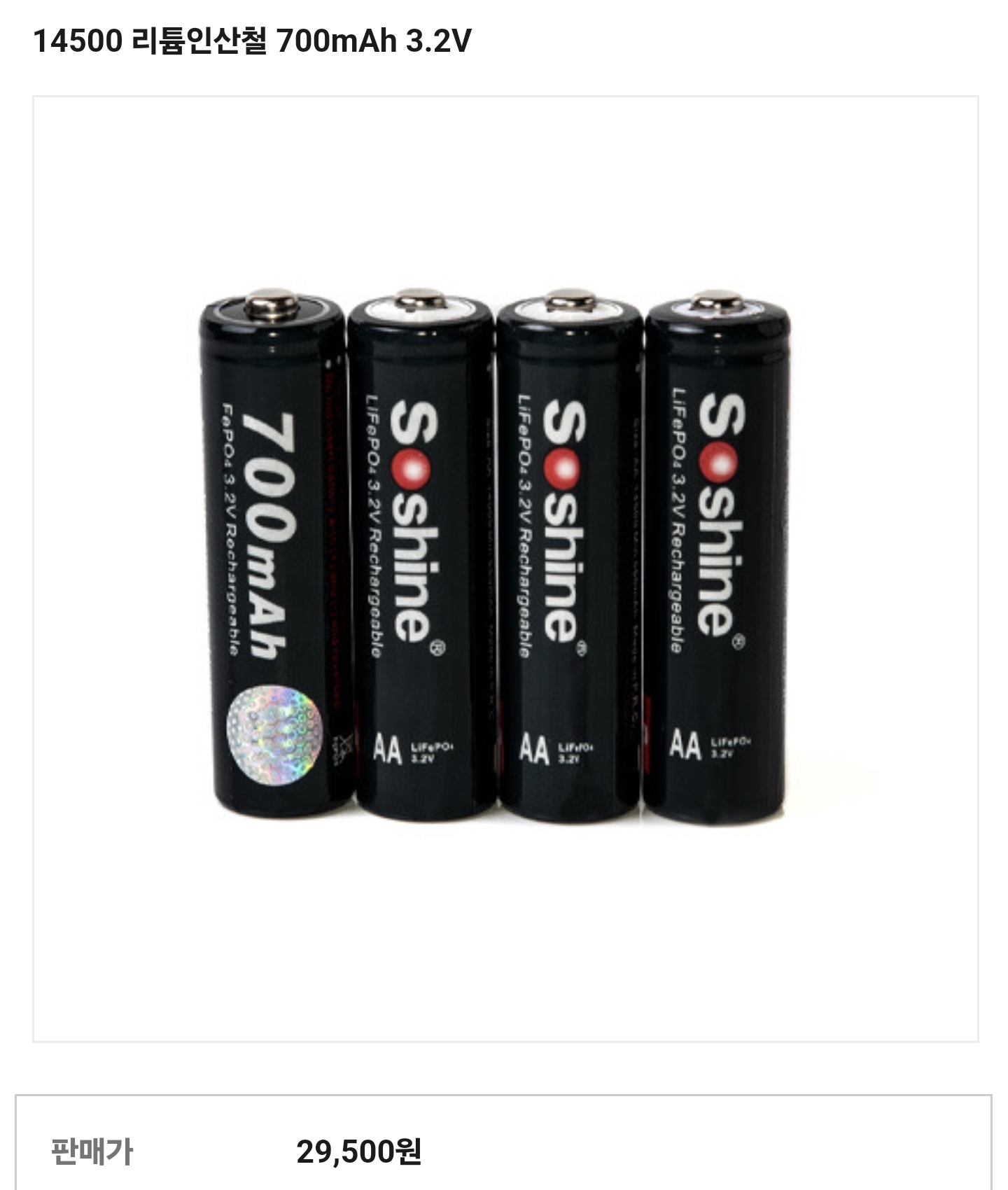

아래 찾은 제품은 3S 에 3만원이였다.
기존에 니켈수소 제품을 리튬인산철로 바꾸는 경우가 더러 있어서, 하나는 깡통으로 넣어준다고 한다.

아무튼,

3. 배터리 연결

어딘가에서 얇은 철판과 배터리 스팟용접기를 구해와서 다 붙였다.

4. 장착 및 테스트

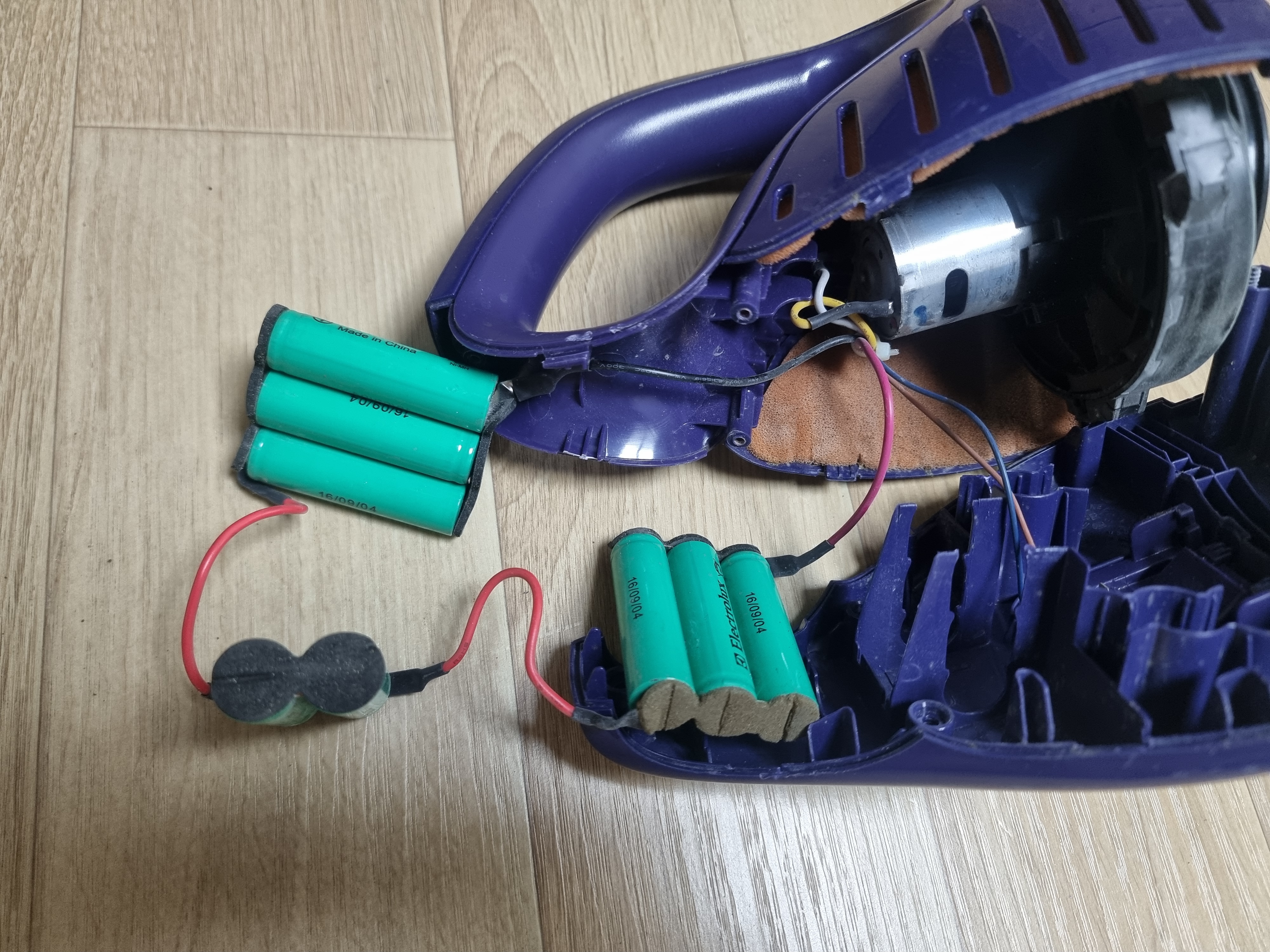

먼저, 선장착된 제품 배터리에서 선을 뜯고, 새 배터리와 엮은 후에 전기테이프로 감아서 마무리 했다.

잘 된다.

중간에 사진 찍은게 없어서 아쉽다.


끝.
